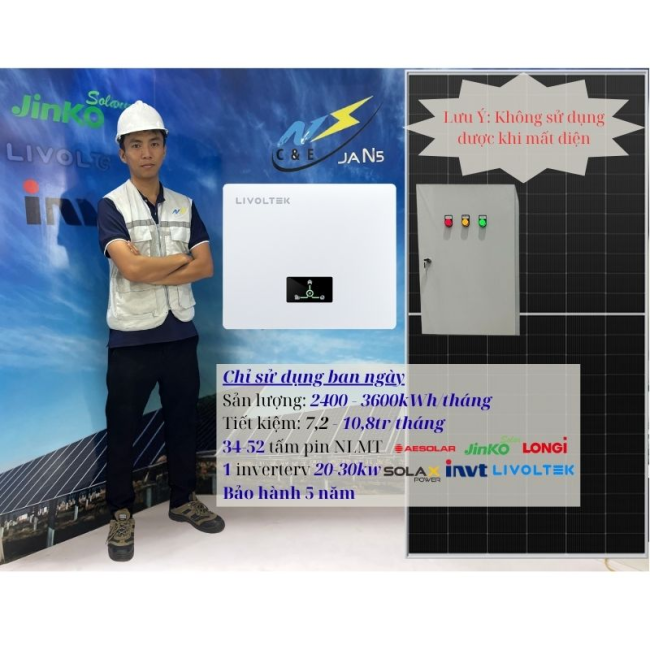

Hệ Thống Điện Mặt Trời Hòa Lưới Bám Tải
Hệ thống điện mặt trời hòa lưới bám tải là giải pháp điện mặt trời được thiết kế để ưu tiên sử dụng tối đa lượng điện tự sản xuất, và không đẩy điện dư lên lưới điện quốc gia.
Thông qua bộ cảm biến dòng điện và inverter chuyên dụng, hệ thống sẽ tự động điều chỉnh công suất phát sao cho chỉ vừa đủ với mức tiêu thụ tại chỗ, giúp tránh phát sinh điện dư, không cần ký hợp đồng bán điện với EVN, và vẫn đảm bảo tiết kiệm điện hiệu quả.
Thông tin về hệ thống điện mặt trời hòa lưới 20-30Kwp:
| Loại hệ thống | Hòa lưới (không lưu trữ) |
| Công suất | 20-30kWp |
| Diện tích mái | Khoảng 120-280m2 |
| Loại mái | Mái tôn, mái ngói, mái bê tông,... |
| Sản lượng điện trung bình/tháng | 2400 - 4800 kWh/tháng |
| Tiết kiệm điện trung bình/tháng | 7,2tr - 14,4tr VNĐ/tháng |
| Cấp điện áp | 3 Phase |
| Mức sử dụng điện | Ban ngày |
| Phù hợp với | Hộ gia đình, hộ kinh doanh, xưởng sản xuất vừa và nhỏ, toà nhà dịch vụ, thương mại.... Sử dụng cho các thiết bị: tthiết bị sử dụng điện 3 phase,... |

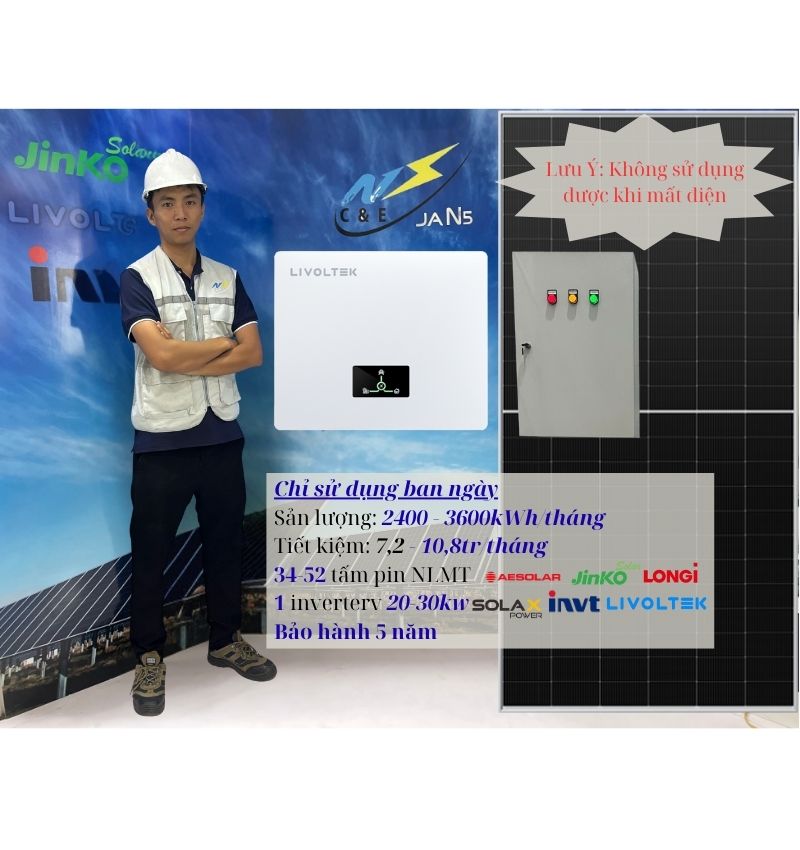

Cấu hình thiết bị cho hệ thống điện mặt trời hòa lưới 20-30Kwp:
| Thiết bị | Số Lượng | Thông số/ Hãng | Bảo hành |
| Tấm Pin NLMT | 34-48 | TẤM PIN NLMT Jinko/AE/JINKO -Nằm TOP 10 thế giới - Công nghệ N-Type ( 2 mặt kính ) - Hiệu suất 22,65% - Kích thước : 2382x1134x30 (mm) - Trọng lượng : 31kg - Xuất xứ : Trung Quốc |
12 năm vật lý, 30 năm hiệu suất |
| Inverter hòa lưới | 1 | Combo Inverter hòa lưới bám tải 20-30kw 3 phase (SOLAX, LIVOLTEK, INVT) - Wifi giám sát - Tích hợp bám tải (cài đặt version) - Có biến dòng (CT) |
Bảo hành 5 năm |
| Khung giá đỡ (nếu có) |
* Thiết kế khung sắt năng lượng mặt trời * Áp mái tôn: Sử dụng rail nhôm mạ Anod chuẩn T005 hoặc Pát Z mạ kẽm NHẬT |
Bảo hành 1 năm | |
| Phụ Kiện | - 1 CB AC 3 pha 63-80 (SIGMA) - 3-4 CB DC 2 pha 800V-32A (FEEO) - Dây CADIVI 10-16 - Dây PE 6 - Dây DC Leader/LAPP - Tủ điện 24 đường - Tủ sắt - MC4 - Vật tư phụ, ruột gà, rail, nẹp,... |
Bảo hành 1 năm | |
| App theo dõi | 1 |
Lý do NewSun C&E lựa chọn các thương hiệu trên
| Thành Phần | Mô Tả |
|---|---|
| Tấm pin năng lượng mặt trời | Sử dụng các dòng pin thuộc Top 10 thương hiệu uy tín toàn cầu, đạt hiệu suất cao, độ bền vượt trội và được sản xuất theo quy trình công nghệ nghiêm ngặt. |
| Pin lưu trữ lithium | Ứng dụng dòng top đầu thị trường dân dụng toàn cầu, đảm bảo chất lượng ổn định, tuổi thọ cao và vận hành an toàn lâu dài. |
| Inverter | Thuộc top thương hiệu nổi tiếng toàn cầu, tích hợp công nghệ hiện đại, tự động điều khiển và giám sát hệ thống. Đảm bảo hiệu suất chuyển đổi tối ưu và tương thích cao với lưới điện. |
| Hàng hóa nhập khẩu | Nhập khẩu chính ngạch, đầy đủ chứng từ CO, CQ, kèm Test Report theo tiêu chuẩn quốc tế. Cam kết minh bạch nguồn gốc thiết bị. |
| Bảo hành | Chính sách bảo hành toàn diện: 12 năm vật lý, 30 năm hiệu suất cho tấm pin và 5 năm cho inverter. Hỗ trợ kỹ thuật nhanh chóng, định kỳ miễn phí. |
⚙️ Cấu tạo & Nguyên lý hoạt động
Hệ thống điện mặt trời hòa lưới nhìn thì phức tạp, nhưng thật ra rất dễ hiểu. Cấu tạo chính gồm các phần:
- Tấm pin năng lượng mặt trời
- Bộ biến tần (inverter)
- Bộ cảm biến dòng (CT Clamp/ Smart meter)
- App quản lý/ giám sát từ xa
- Tủ điện - CB - thiết bị bảo vệ
Khi trời có nắng, tấm pin tạo ra điện → inverter biến đổi thành điện phù hợp để dùng cho thiết bị trong nhà như: Máy lạnh, tủ lạnh, đèn,...
Điểm đặc biệt là hệ thống có cảm biến đo lượng điện bạn đang sử dụng, từ đó inverter sẽ chỉ tạo ra đúng bằng mức bạn cần dùng, không tạo dư, không bị trả ra lưới điện.
Nhờ đó, bạn tận dụng tối đa điện mặt trời để tiết kiệm tiền điện, mà không cần ký kết giấy tờ hay lo về chính sách bán điện dư.
🧭 Sơ đồ hoạt động
Các tiêu chuẩn áp dụng cho hệ thống điện mặt trời hòa lưới
| Loại Tiêu Chuẩn | Mã Tiêu Chuẩn | Mô Tả |
|---|---|---|
| Thiết kế hệ thống năng lượng mặt trời | TCVN 7447-7-712-2015 (IEC 60364-7-712) | Hệ thống lắp đặt điện hạ áp - Yêu cầu đối với hệ thống lắp đặt đặc biệt hoặc khu vực đặc biệt – Hệ thống nguồn quang điện sử dụng năng lượng mặt trời (PV). |
| IEC 62548 | Tiêu chuẩn thiết kế hệ thống năng lượng mặt trời (NLMT). | |
| Tủ điện đóng cắt trong hạ áp | TCVN 7994-2009 (IEC 60439-1) | Tủ điện đóng cắt và điều khiển hạ áp – Tủ điện được thử nghiệm điển hình và tủ điện được thử nghiệm điển hình từng phần. |
| TCVN 6592-2-2009 (IEC 60947-2) | Tủ điện đóng cắt và điều khiển hạ áp – Áptômát. | |
| TCVN 4255-2008 (IEC 60529) | Cấp bảo vệ bằng vỏ ngoài. | |
| Hệ thống cáp dẫn điện | TCVN 9207-2012 | Đặt đường dẫn điện trong nhà ở và công trình công cộng. |
| TCVN 9208-2012 | Lắp đặt cáp và dây dẫn điện trong các công trình công nghiệp. | |
| Hệ thống chống sét và hố tiếp địa | TCVN 9385-2012 (BS 6651:1999) | Chống sét cho công trình xây dựng – Hướng dẫn thiết kế, kiểm tra và bảo trì hệ thống. |
| TCVN 9358-2012 | Hệ thống tiếp địa. | |
| TCVN 4756-1989 | Quy phạm nối đất và nối không các thiết bị điện. | |
| Phòng cháy chữa cháy | TCVN 3890:2009 | Phương tiện phòng cháy và chữa cháy cho nhà và công trình – Trang bị, bố trí, kiểm tra, bảo dưỡng. |
| NĐ 79/2014/NĐ-CP | Quy định chi tiết thi hành một số điều của Luật Phòng cháy và chữa cháy và Luật sửa đổi, bổ sung một số điều của Luật Phòng cháy và chữa cháy. |
.jpg)
So sánh hệ thống điện mặt trời hòa lưới và điện mặt trời lưu trữ
| Tiêu Chí | Điện Mặt Trời Hòa Lưới | Điện Mặt Trời Lưu Trữ (Hybrid) |
|---|---|---|
| Chi Phí Đầu Tư | Thấp do không cần pin lưu trữ | Cao hơn do đầu tư thêm pin lưu trữ |
| Hiệu Quả Sử Dụng | Sử dụng vào ban ngày | Sử dụng cả ngày và đêm, kể cả khi mất điện |
| Tối Ưu Năng Lượng | Hoạt động theo tải trong nhà sử dụng nhờ vào meter bám tải, đảm bảo lượng điện thừa không phát ngược lên lưới | Tối ưu hóa trong giờ đỉnh nắng, nạp điện vào pin lưu trữ và sử dụng vào ban đêm hoặc khi mất điện |
| Hiệu Suất Vào Ban Đêm | Không hoạt động vào ban đêm hoặc khi mất điện | Có thể sử dụng điện vào ban đêm và khi mất điện nhờ pin lưu trữ |
| Tính Ổn Định | Phụ thuộc vào điện lưới, không hoạt động khi mất điện | Tối ưu cho những khu vực thường xuyên mất điện |

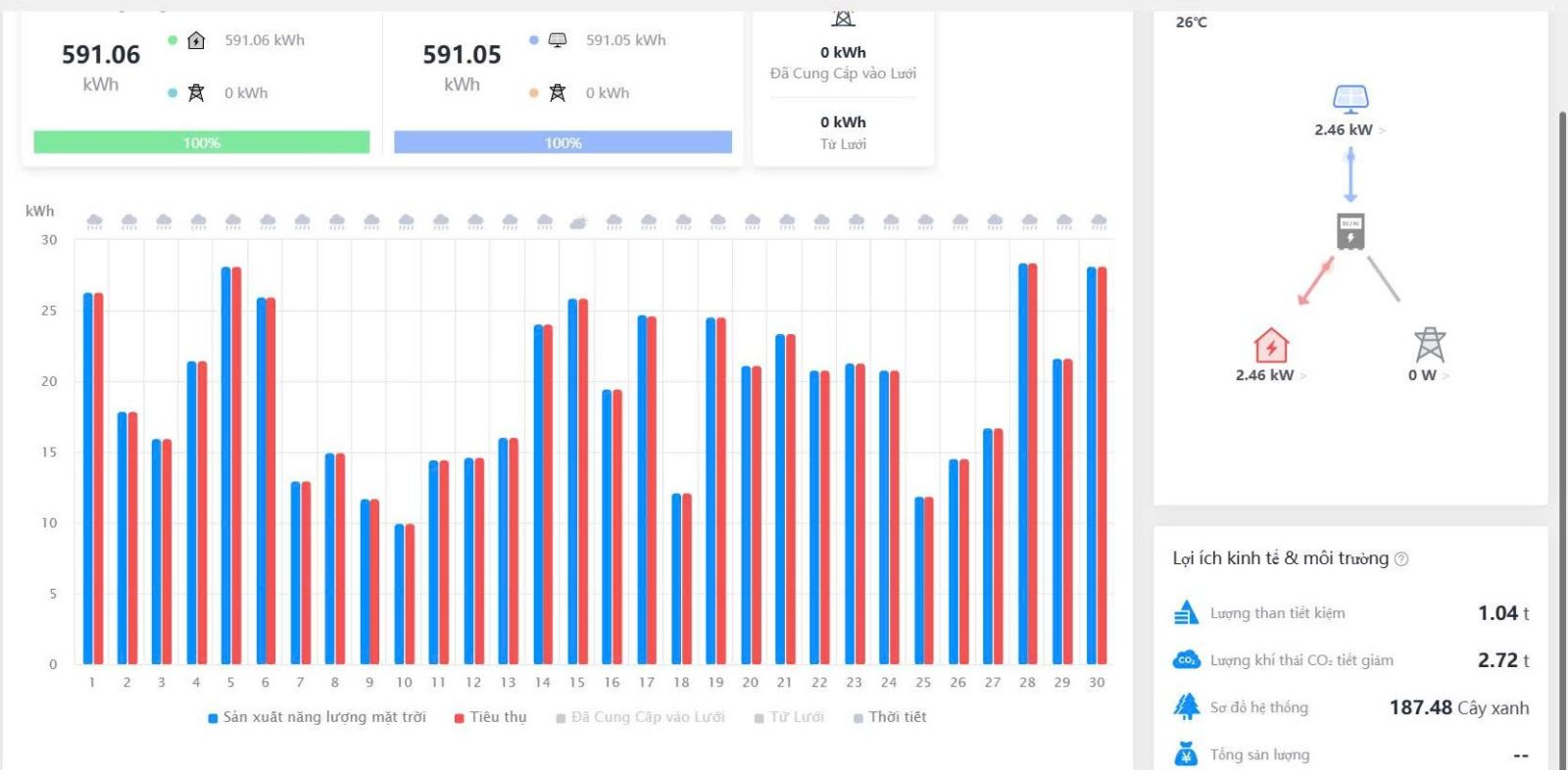

Sản lượng điện đạt được trong một tháng theo dõi qua app
.png)
❓Câu hỏi thường gặp
1. Lắp điện mặt trời hòa lưới có cần giấy phép không?
Không cần xin giấy phép xây dựng hoặc kinh doanh nếu bạn lắp điện mặt trời hòa lưới cho mục đích tự sử dụng tại nhà ở, hộ gia đình, doanh nghiệp, trang trại,...
2. Có được EVN mua lại điện dư không?
Theo Công văn số 7088/BCT-ĐL ngày 31/12/2020 của Bộ Công Thương, hiện tại, EVN không còn mua lại điện dư từ hệ thống điện mặt trời áp mái dân dụng.
3. Có điện khi mất điện không?
Không. Hệ thống hòa lưới sẽ ngắt khi mất điện lưới để đảm bảo an toàn. Nếu muốn có điện khi mất điện, bạn cần lắp thêm hệ thống hybrid có pin lưu trữ.

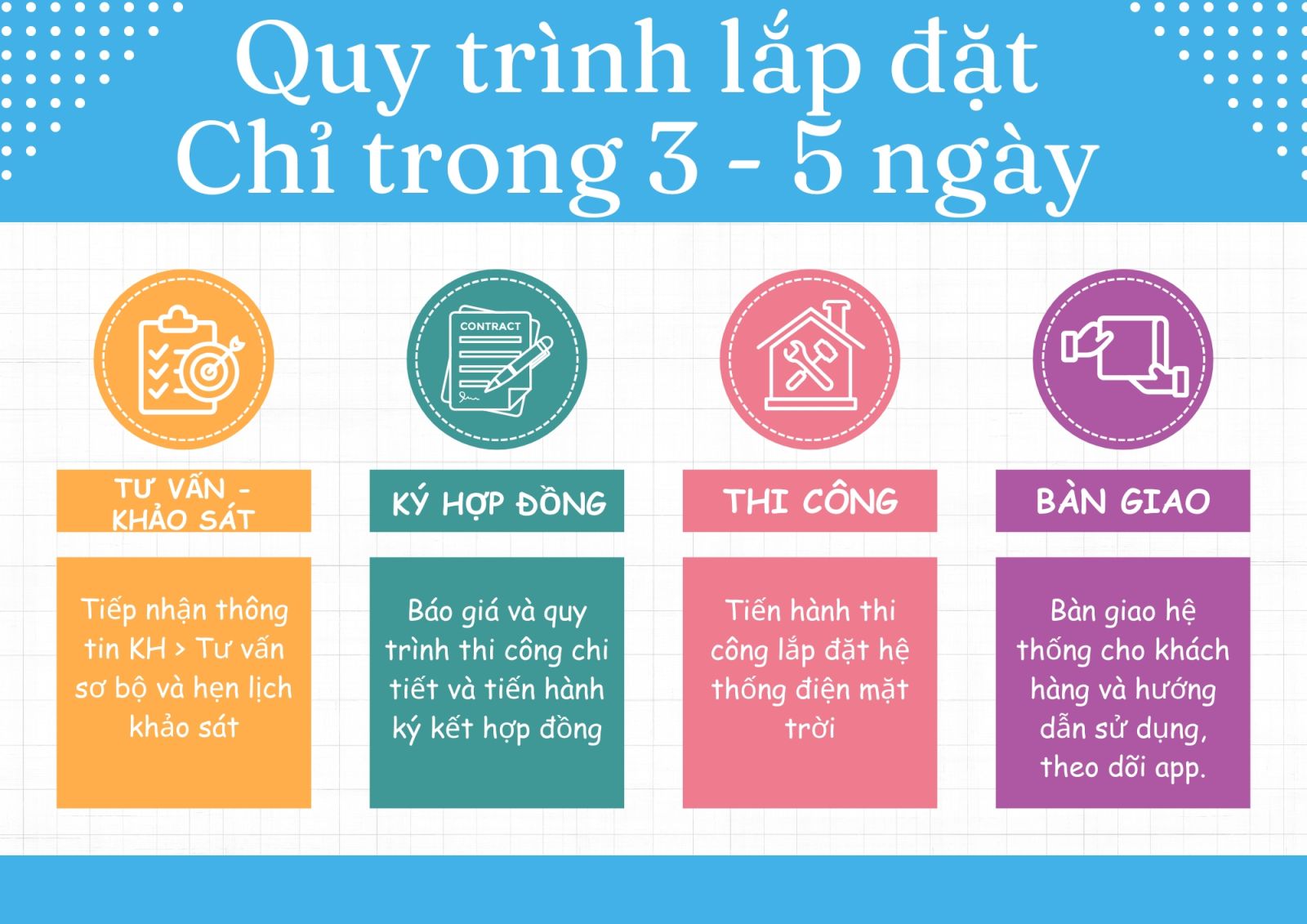

4. Thời gian thi công bao lâu?
Thời gian thi công khoảng 2 - 5 ngày tùy theo công suất hệ thống và điều kiện mái nhà.
