Cách Đấu Nối Inverter Năng Lượng Mặt Trời Đúng Kỹ Thuật

Cách Đấu Nối Inverter Năng Lượng Mặt Trời

Sơ đồ đấu nối sẽ thay đổi tùy theo loại inverter và cấu hình hệ thống. Trước khi thi công, cần xác định chính xác hệ thống đang sử dụng inverter hòa lưới hay inverter hybrid.

Sơ đồ đấu nối inverter hòa lưới

Sơ đồ nguyên lý cơ bản:

Tấm pin → Tủ bảo vệ DC → Inverter hòa lưới → Tủ bảo vệ AC → Tủ điện tổng → Tải và điện lưới

Điện DC từ các chuỗi tấm pin đi qua thiết bị đóng cắt, chống sét DC rồi vào inverter. Inverter chuyển điện DC thành điện AC đồng bộ với điện lưới và đưa về tủ điện tổng để tải sử dụng.

Inverter hòa lưới thông thường sẽ ngừng phát điện khi mất điện lưới để tránh cấp điện ngược ra đường dây đang được sửa chữa.

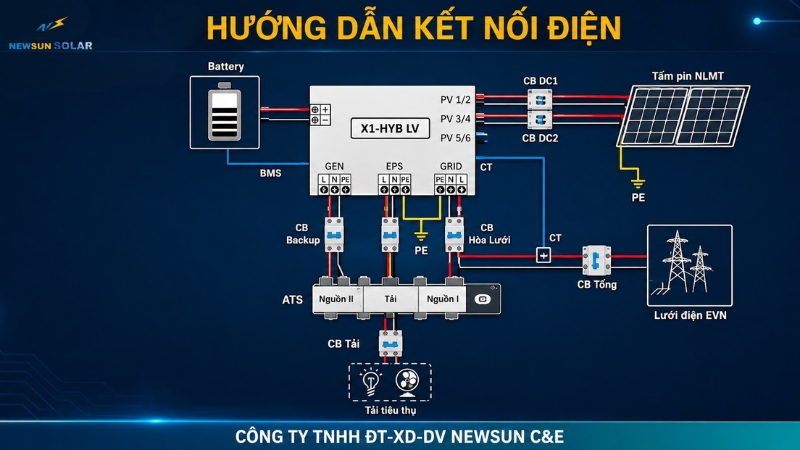

Sơ đồ đấu nối inverter hybrid

Sơ đồ nguyên lý cơ bản:

• Tấm pin → Inverter hybrid ↔ Pin lưu trữ
• Điện lưới → Cổng Grid của inverter
• Cổng Load/EPS → Tủ tải ưu tiên

Inverter hybrid có thêm cổng kết nối pin lưu trữ và ngõ ra tải dự phòng. Khi mất điện lưới, cổng Grid sẽ không còn điện, nhưng ngõ Load hoặc EPS vẫn có thể cấp điện từ tấm pin và pin lưu trữ nếu hệ thống được cấu hình đúng.

Tải ưu tiên cần được tách riêng khỏi các thiết bị có công suất quá lớn. Tổng công suất tải tại ngõ EPS không được vượt quá khả năng cấp tải dự phòng của inverter.

Chuẩn Bị Thiết Bị Và Dụng Cụ Trước Khi Đấu Nối

Trước khi đấu dây, cần kiểm tra đầy đủ thiết bị, tiết diện dây và thông số bảo vệ. Không nên chọn CB, dây dẫn hoặc đầu nối chỉ theo công suất danh định của inverter mà phải dựa trên điện áp, dòng điện, chiều dài đường dây và hướng dẫn của nhà sản xuất.

Dây DC phải có khả năng chịu tia UV, nhiệt độ ngoài trời và điện áp hệ thống. Đầu nối MC4 nên sử dụng đồng bộ, đúng loại và được bấm bằng dụng cụ chuyên dụng để hạn chế phát nhiệt tại điểm tiếp xúc.

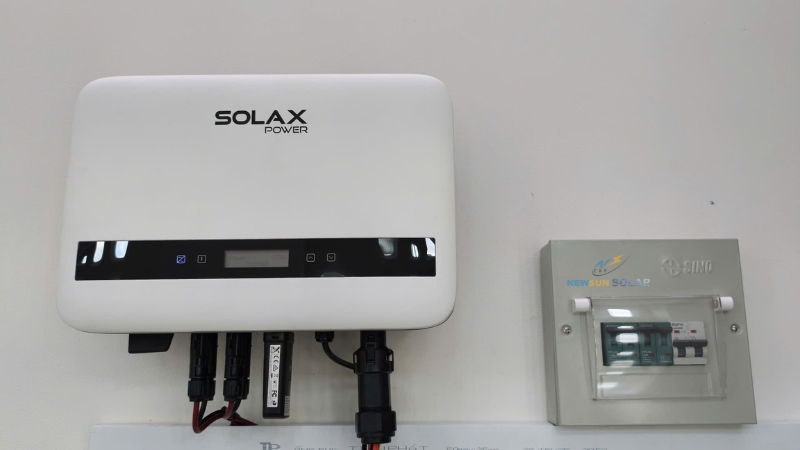

Bước 1: Kiểm Tra Thông Số Inverter Và Chuỗi Tấm Pin

Đây là bước quan trọng nhất trước khi cắm đầu MC4 vào inverter. Mỗi inverter có giới hạn riêng về điện áp DC tối đa, dải điện áp MPPT, dòng điện đầu vào trên từng MPPT và dòng ngắn mạch cho phép.

Cần kiểm tra các thông số sau trên datasheet:

Khi đấu các tấm pin nối tiếp, điện áp của chuỗi được cộng lại nhưng dòng điện gần như giữ nguyên:

Điện áp chuỗi = Số tấm nối tiếp × điện áp mỗi tấm

Khi ghép các chuỗi song song, dòng điện được cộng lại trong khi điện áp gần như không đổi:

Dòng điện tổng = Số chuỗi song song × dòng của một chuỗi

Điện áp hở mạch của chuỗi sau khi hiệu chỉnh theo nhiệt độ thấp nhất tại công trình phải nhỏ hơn điện áp DC tối đa của inverter. Đồng thời, điện áp làm việc của chuỗi cần nằm trong dải MPPT để inverter vận hành ổn định.

Không được chỉ lấy công suất tấm pin chia cho công suất inverter để quyết định số lượng tấm. Hai chuỗi có cùng công suất nhưng điện áp và dòng điện khác nhau vẫn có thể tạo ra mức độ tương thích hoàn toàn khác nhau.

Bước 2: Phân Chia Chuỗi Pin Vào Các MPPT

Các tấm pin cùng một chuỗi nên có cùng model, công suất, hướng lắp đặt, góc nghiêng và điều kiện nhận nắng tương đối giống nhau.

Nếu mái nhà có hai hướng khác nhau, chẳng hạn một dãy quay về hướng Đông và một dãy quay về hướng Tây, nên chia chúng vào hai MPPT riêng. Không nên ghép các tấm có điều kiện chiếu sáng khác nhau vào cùng một chuỗi vì dòng điện của chuỗi có thể bị giới hạn bởi nhóm tấm phát điện thấp hơn.

Khi đưa hai chuỗi song song vào cùng một MPPT, hai chuỗi nên có cùng số lượng tấm và đặc tính điện tương đương. Tổng dòng làm việc và dòng ngắn mạch không được vượt quá giới hạn của MPPT.

Bước 3: Lắp Tủ Điện Và Thiết Bị Bảo Vệ

Phía DC thường được bố trí theo nguyên lý:

Chuỗi tấm pin → Cầu chì chuỗi nếu cần → CB hoặc isolator DC → Inverter

SPD DC được đấu song song với đường DC và kết nối về hệ thống tiếp địa. Đối với nhiều chuỗi ghép song song, cầu chì từng chuỗi có thể cần thiết để bảo vệ khi xuất hiện dòng điện ngược từ các chuỗi còn lại. Cấu hình cụ thể phải dựa trên số chuỗi, dòng cầu chì tối đa của tấm pin và tài liệu thiết kế.

Phía AC thường được bố trí:

Đầu ra AC của inverter → CB AC → Tủ điện tổng

SPD AC được đấu song song tại vị trí phù hợp trong tủ bảo vệ. Cách bố trí DC và AC này cũng xuất hiện phổ biến trong các sơ đồ đấu nối của những bài đang xếp hạng cao.

CB DC phải là thiết bị chuyên dụng cho dòng điện một chiều và có điện áp định mức phù hợp. Không nên dùng MCB AC thay thế cho CB DC vì khả năng dập hồ quang của hai loại thiết bị khác nhau.

Bước 4: Đấu Nối Tiếp Địa Cho Inverter

Tiếp địa bảo vệ cần được đấu trước các kết nối nguồn theo hướng dẫn của nhà sản xuất. Tài liệu của Sungrow, chẳng hạn, yêu cầu kết nối đầu tiếp địa bên ngoài trước dây AC, chuỗi PV và dây truyền thông.

Dây PE từ inverter phải được kết nối chắc chắn về hệ thống tiếp địa chung. Khung tấm pin, rail nhôm, tủ điện và SPD cũng cần liên kết đẳng thế theo thiết kế.

Không được lấy dây trung tính N thay thế cho dây tiếp địa PE. Hai dây này có chức năng khác nhau và chỉ được liên kết tại điểm được quy định trong hệ thống điện.

Bước 5: Đấu Nối Phía AC Của Inverter

Trước khi thao tác, phải cắt nguồn điện lưới và kiểm tra không còn điện tại dây dẫn. Dây AC cần được đấu đúng theo ký hiệu trên inverter.

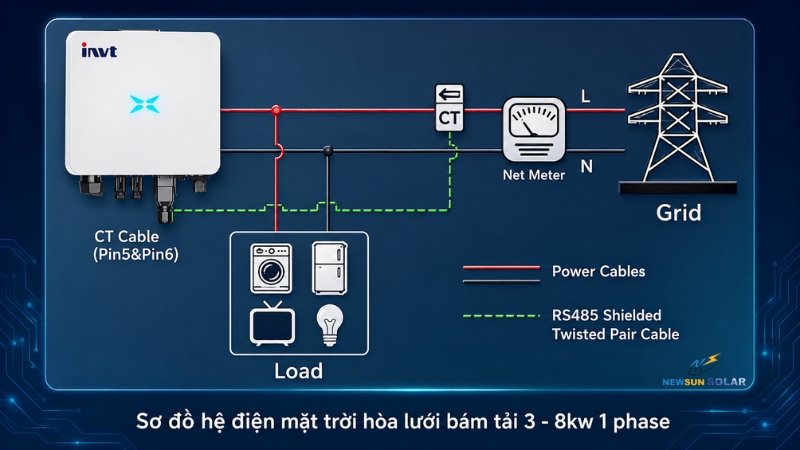

Cách đấu nối inverter năng lượng mặt trời 1 pha

Các đầu thường gồm:

• L: Dây pha.
• N: Dây trung tính.
• PE: Dây tiếp địa.

Cần kiểm tra thứ tự chân trên đầu connector AC của đúng model. Không được suy đoán vị trí chân chỉ dựa vào màu dây hoặc đầu nối của một inverter khác.

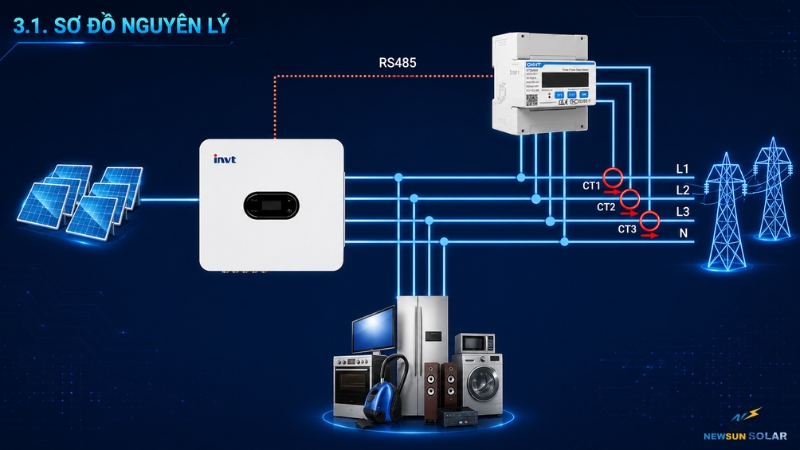

Cách đấu nối inverter năng lượng mặt trời 3 pha

Các đầu thường gồm:

• L1, L2, L3: Ba dây pha.
• N: Dây trung tính nếu model yêu cầu.
• PE: Dây tiếp địa.

Cần kiểm tra điện áp dây, điện áp pha, thứ tự pha và hệ thống điện tại công trình trước khi cấp nguồn. Với inverter ba pha, đấu thiếu pha, nhầm N hoặc điện áp lưới không đúng phạm vi có thể khiến inverter không khởi động hoặc báo lỗi lưới.

Bước 6: Đấu Chuỗi Tấm Pin Vào Cổng DC

Chỉ tiến hành đấu DC sau khi đã kiểm tra điện áp và cực tính của từng chuỗi bằng đồng hồ đo phù hợp.

Dây dương của chuỗi được đấu vào đầu PV+, dây âm được đấu vào PV- tương ứng. Đây là nguyên tắc được các hướng dẫn phổ biến nhấn mạnh, nhưng vẫn cần kiểm tra nhãn thực tế trên inverter.

Trước khi cắm MC4, cần xác nhận:

Việc đấu ngược cực có thể khiến inverter báo lỗi hoặc hư hỏng mạch đầu vào. Tuyệt đối không rút đầu MC4 khi chuỗi pin đang mang tải vì có thể phát sinh hồ quang DC.

• Xem thêm: Cách đấu nối tấm pin năng lượng mặt trời với Jack MC4 chuẩn, an toàn

Bước 7: Đấu Pin Lưu Trữ Với Inverter Hybrid

Phần này chỉ áp dụng cho inverter hybrid hoặc inverter độc lập có hỗ trợ pin.

Trước hết, phải xác định inverter sử dụng pin điện áp thấp hay điện áp cao. Không được kết nối bộ pin 48 - 51,2V vào cổng pin cao áp hoặc ngược lại.

Dây nguồn pin gồm cực dương và cực âm, đi qua thiết bị bảo vệ theo yêu cầu của nhà sản xuất. Ngoài dây công suất, pin Lithium thường có thêm dây truyền thông CAN hoặc RS485 để BMS trao đổi dữ liệu với inverter.

Cần kiểm tra:

• Điện áp pin phù hợp với inverter.
• Dòng BMS đáp ứng công suất sạc và xả.
• Đúng cổng CAN hoặc RS485.
• Đúng sơ đồ chân của dây truyền thông.
• Đã chọn đúng thương hiệu hoặc giao thức pin trong cài đặt inverter.

Không nên tự làm dây CAN theo màu hoặc sử dụng dây mạng bất kỳ nếu chưa kiểm tra pinout. Cùng sử dụng đầu RJ45 nhưng vị trí chân CAN-H, CAN-L và GND có thể khác nhau giữa các thương hiệu.

Bước 8: Đấu Cổng Grid, Load Và Smart Meter

Trên inverter hybrid, cổng Grid và Load/EPS/Backup không có cùng chức năng.

• Grid kết nối với điện lưới.
• Load/EPS/Backup cấp cho tủ tải ưu tiên khi mất điện.
• Một số inverter còn có cổng Generator hoặc Smart Load riêng.

Đấu nhầm hai cổng này có thể khiến hệ thống không vận hành đúng chế độ dự phòng. Tải ưu tiên nên gồm các thiết bị cần duy trì khi mất điện như đèn, quạt, tủ lạnh, Wi-Fi hoặc máy tính. Không nên đưa toàn bộ tải lớn vào cổng EPS khi công suất vượt khả năng của inverter.

Smart meter hoặc CT cần được lắp đúng vị trí và đúng chiều. Chiều mũi tên trên CT thường phải tuân theo sơ đồ của nhà sản xuất. Nếu lắp ngược, inverter có thể đọc sai chiều công suất và chức năng giới hạn phát ngược sẽ hoạt động không chính xác.

Bước 9: Kiểm Tra Toàn Bộ Trước Khi Khởi Động

Trước khi cấp nguồn, cần thực hiện kiểm tra lần cuối thay vì đóng đồng thời toàn bộ CB.

Có thể dùng tua vít lực hoặc cờ lê lực để siết đầu nối theo mô-men do nhà sản xuất quy định. Siết quá lỏng dễ phát nhiệt, trong khi siết quá chặt có thể làm hỏng terminal hoặc ren.

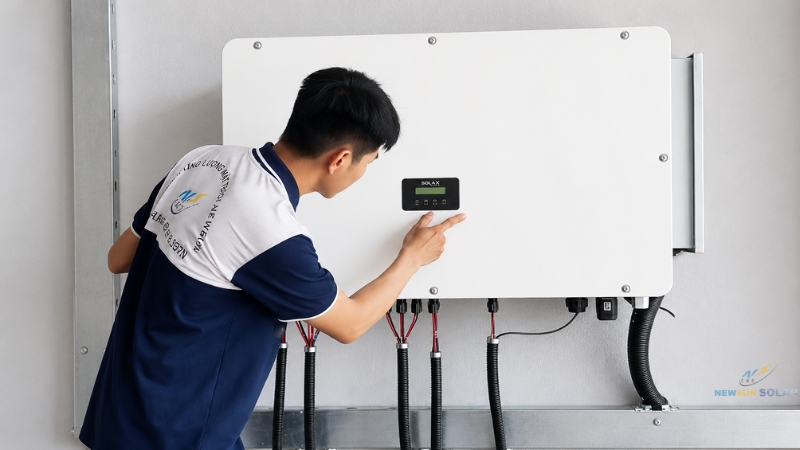

Bước 10: Khởi Động Inverter Đúng Trình Tự

Trình tự khởi động không hoàn toàn giống nhau giữa các hãng và từng model. Vì vậy, cần tuân thủ đúng hướng dẫn sử dụng đi kèm thiết bị.

Một trình tự tổng quát thường gồm:

1. Kiểm tra tất cả công tắc đang ở trạng thái OFF.
2. Đóng nguồn pin và CB pin đối với hệ hybrid nếu tài liệu yêu cầu.
3. Đóng nguồn AC hoặc CB Grid.
4. Đóng CB hoặc isolator DC của chuỗi PV.
5. Bật công tắc DC trên inverter.
6. Kiểm tra màn hình, mã lỗi và trạng thái giao tiếp.
7. Cấu hình thông số lưới, pin và chế độ vận hành.
8. Kết nối Wi-Fi, cài đặt ứng dụng theo dõi sản lượng.

Một số model yêu cầu thứ tự khác, đặc biệt với pin cao áp. Không nên áp dụng một trình tự cố định cho mọi inverter.

Cách Đấu Nối Inverter Hòa Lưới Và Hybrid Khác Nhau Ra Sao?

Như vậy, đấu inverter hybrid phức tạp hơn do có thêm pin, BMS, cổng tải ưu tiên và thiết bị đo công suất. Với người chưa có kinh nghiệm, phần này nên được kỹ thuật viên hỗ trợ trực tiếp.

Những Lỗi Thường Gặp Khi Đấu Nối Inverter

Trong thực tế, nhiều sự cố không xuất phát từ chất lượng inverter mà đến từ việc tính chuỗi, đấu dây hoặc cài đặt chưa đúng. Một số lỗi phổ biến gồm:

• Đấu ngược cực dương và cực âm của chuỗi pin.
• Điện áp chuỗi vượt giới hạn DC tối đa của inverter.
• Chia chuỗi không đúng số lượng hoặc ghép hai hướng mái vào cùng một chuỗi.
• Đưa tổng dòng song song vượt khả năng của MPPT.
• Đấu nhầm cổng Grid và Load trên inverter hybrid.
• Dùng sai dây truyền thông CAN hoặc RS485.
• Lắp CT ngược chiều hoặc sai pha.
• Không đấu tiếp địa cho inverter, SPD và khung tấm pin.
• Sử dụng MC4 khác loại, bấm không chặt hoặc để đầu nối tiếp xúc nước.
• Dùng CB AC cho đường DC.
• Đóng điện khi chưa đo điện áp và kiểm tra cực tính.
• Đưa tải vượt công suất vào cổng dự phòng.

Có Nên Tự Đấu Nối Inverter Năng Lượng Mặt Trời Không?

Người dùng có thể tự tìm hiểu sơ đồ để giám sát thi công, kiểm tra cấu hình hoặc chuẩn bị thiết bị. Tuy nhiên, phần đấu nối trực tiếp liên quan đến điện áp DC cao, điện lưới AC và pin lưu trữ có khả năng cấp dòng rất lớn.

Đối với hệ thống hòa lưới công suất lớn, điện ba pha, inverter hybrid hoặc pin cao áp, nên giao cho đơn vị kỹ thuật có kinh nghiệm. Điều này không chỉ giúp bảo đảm an toàn mà còn tránh đấu sai làm ảnh hưởng đến điều kiện bảo hành của thiết bị.

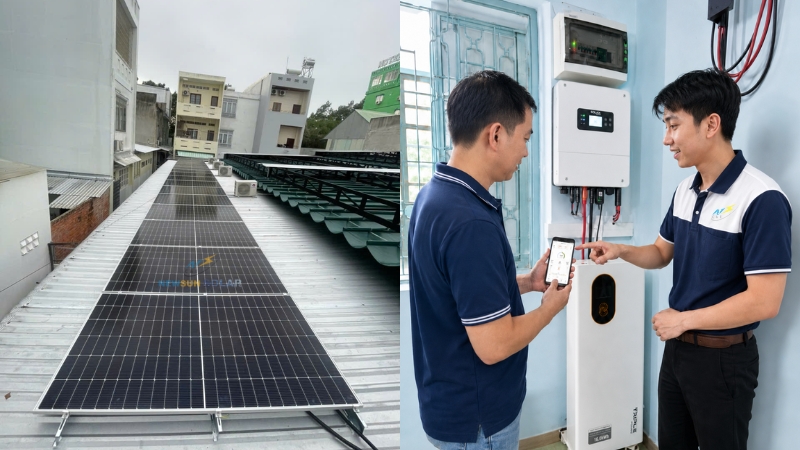

Newsun Solar Hỗ Trợ Đấu Nối Inverter Như Thế Nào?

Newsun Solar khảo sát công trình, tính toán cấu hình chuỗi tấm pin và lựa chọn inverter phù hợp với công suất hệ thống. Đội ngũ kỹ thuật sẽ lên sơ đồ nguyên lý, thiết kế tủ bảo vệ DC - AC, bố trí smart meter, tải ưu tiên và pin lưu trữ theo từng nhu cầu sử dụng.

Trong quá trình thi công, kỹ thuật viên tiến hành kiểm tra điện áp chuỗi, cực tính, tiếp địa và giao tiếp BMS trước khi vận hành. Sau khi hệ thống hoạt động, khách hàng còn được hướng dẫn cài đặt ứng dụng để theo dõi sản lượng điện, trạng thái pin và cảnh báo từ inverter.

Câu Hỏi Thường Gặp

Có thể đấu trực tiếp tấm pin vào inverter không?

Có, nếu inverter đã tích hợp MPPT và chuỗi pin đáp ứng giới hạn điện áp, dòng điện của thiết bị. Tuy nhiên, hệ thống vẫn cần thiết bị đóng cắt và bảo vệ theo thiết kế.

Tấm pin đấu nối tiếp hay song song?

Đấu nối tiếp để tăng điện áp; đấu song song để tăng dòng điện. Cấu hình chính xác phải dựa trên dải MPPT, điện áp DC tối đa và dòng đầu vào của inverter.

Có thể cắm MC4 khi inverter đang chạy không?

Không nên tháo hoặc cắm đầu MC4 khi mạch đang mang tải. Hồ quang DC có thể gây bỏng, cháy đầu nối hoặc hư hỏng thiết bị.

Inverter hybrid có cần đấu dây BMS không?

Với pin Lithium, nên kết nối CAN hoặc RS485 theo danh sách tương thích của nhà sản xuất. Nhờ đó, inverter nhận được SOC, nhiệt độ và giới hạn dòng sạc xả từ BMS.

Kết Luận

Cách đấu nối inverter năng lượng mặt trời cần được thực hiện theo đúng sơ đồ, thông số chuỗi pin và tài liệu của từng model. Đặc biệt, phải kiểm tra kỹ cực tính DC, giới hạn MPPT, dây AC, tiếp địa, thiết bị bảo vệ và kết nối BMS trước khi cấp nguồn.
