Tự lắp điện mặt trời sẽ là lựa chọn giúp tối ưu phần chi phí thi công, tiết kiệm được ngân sách đầu tư. Tuy nhiên, tự lắp đòi hỏi người dùng phải rành về kỹ thuật, có phương tiện thi công an toàn và am hiểu một ít về kiến thức điện.
Trong bài viết dưới đây, Newsun Solar sẽ hướng tự lắp điện mặt trời tại nhà theo từng bước. Nội dung tập trung nhiều vào phần cơ khí trên mái tôn, cách đặt rail và cố định tấm pin. Riêng quy trình lắp điện mặt trời trên mái ngói có tính đặc thù vì vậy nên được thực hiện bởi kỹ thuật viên có kinh nghiệm.
- Lưu ý an toàn: Tấm pin có thể phát điện ngay khi tiếp xúc với ánh sáng. Người không có kiến thức về điện DC, điện AC, làm việc trên cao và thiết bị bảo hộ không nên tự thi công toàn bộ hệ thống.

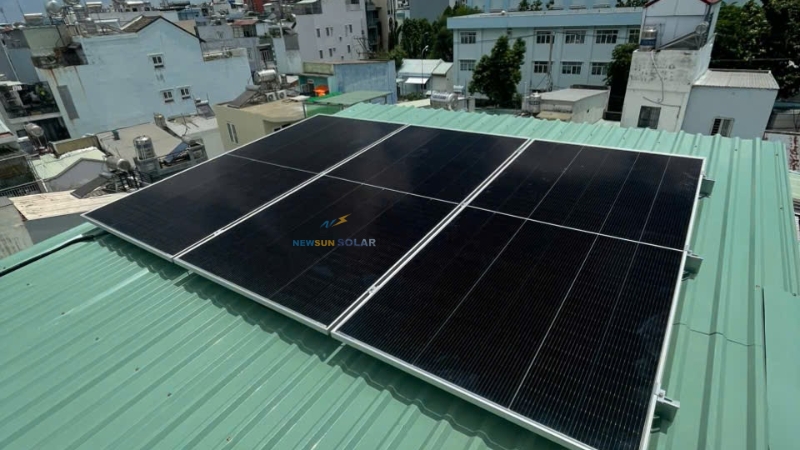

Có Nên Tự Lắp Điện Mặt Trời Tại Nhà Không?
Tự lắp điện mặt trời phù hợp với những hệ thống có công suất nhỏ nhỏ, kết cấu mái đơn giản và người thực hiện đã có kiến thức cơ bản về điện. Việc tự thi công có thể giúp giảm chi phí nhân công, chủ động thời gian và hiểu rõ hơn cách hệ thống vận hành.
Tuy nhiên, người lắp phải đối mặt với nhiều rủi ro như ngã cao, thủng mái, thấm nước, đấu ngược cực DC, chọn sai số lượng tấm trong chuỗi hoặc siết kẹp không đúng lực. Những lỗi này không chỉ làm giảm sản lượng mà còn có thể gây hỏng thiết bị, cháy đầu nối hoặc mất an toàn cho người sử dụng.
Các bài hướng dẫn phổ biến hiện nay cũng đều khuyến nghị chỉ nên tự lắp khi có đủ kiến thức, dụng cụ và kinh nghiệm; công trình công suất lớn hoặc kết cấu phức tạp nên thuê đội thi công chuyên nghiệp.
Bạn chỉ nên tự thực hiện khi:
- Đã hiểu nguyên lý hoạt động của hệ thống điện mặt trời hòa lưới hoặc điện mặt trời hybrid.
- Biết đọc datasheet tấm pin và inverter.
- Biết đo điện áp DC, kiểm tra cực tính và cách điện.
- Có dây đai, dây cứu sinh và thiết bị làm việc trên cao.
- Mái còn chắc chắn, dễ tiếp cận và ít vật cản.
- Có kỹ thuật viên kiểm tra trước khi đóng điện vận hành.
Nếu chỉ có kinh nghiệm cơ khí, bạn có thể tự lắp khung và tấm pin nhưng nên thuê thợ điện thực hiện phần đấu nối inverter, tủ bảo vệ và nguồn điện lưới.
Cách Tính Công Suất Phù Hợp Để Lắp Điện Mặt Trời
Trước khi mua thiết bị, cần xác định công suất hệ thống phù hợp với mức tiêu thụ điện để tránh gây lãng phí chi phí đầu tư ban đầu. Không phải cứ lắp công suất lớn là sẽ tiết kiệm tốt, một hệ thống tối ưu sẽ lựa chọn công suất phù hợp với mức tiêu thụ điện của gia đình.

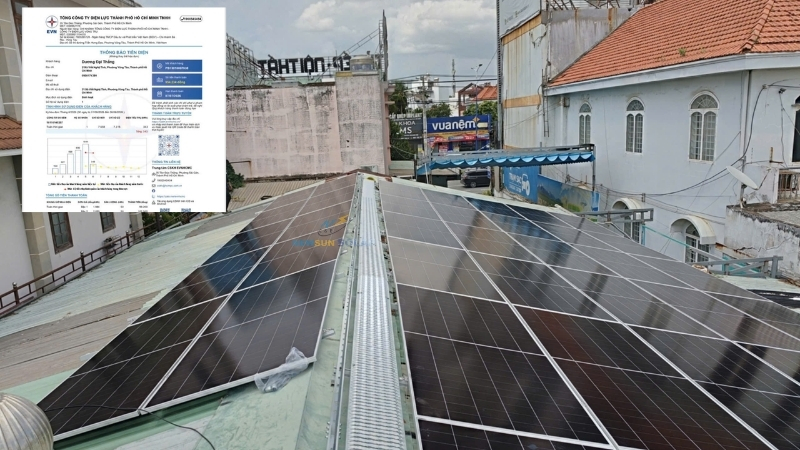

Tính công suất lắp đặt theo hóa đơn tiền điện
Cách đơn giản nhất là lấy hóa đơn điện trong khoảng 6 - 12 tháng gần nhất, tính mức tiêu thụ trung bình và xác định gia đình dùng điện nhiều vào ban ngày hay buổi tối.
Nếu sử dụng nhiều vào ban ngày, hệ hòa lưới bám tải thường phù hợp hơn. Nếu phụ tải tập trung vào chiều tối, ban đêm hoặc cần điện dự phòng khi mất điện, nên cân nhắc hệ hybrid có pin lưu trữ.
- Hệ hòa lưới:
| Hóa đơn điện mỗi tháng | Công suất hòa lưới tham khảo |
|---|---|
| Khoảng 1 - 1,5 triệu đồng | Hệ hòa lưới 3kWp |
| Khoảng 2 - 4 triệu đồng | Hệ hòa lưới 5kWp - hòa lưới 8kWp |
| Khoảng 6 - 10 triệu đồng | Hệ hòa lưới 10kWp |
| Khoảng 8 - 12 triệu đồng | Hệ hòa lưới 15kWp |
| Khoảng 15 - 20 triệu đồng | Hệ hòa lưới 20kWp |
- Hệ hybrid có lưu trữ:
| Hóa đơn điện mỗi tháng | Cấu hình hybrid tham khảo |
|---|---|
| Khoảng 1 - 2 triệu đồng | Hệ hybrid 5kW, lưu trữ 16kWh |
| Khoảng 2 - 3 triệu đồng | Hệ hybrid 6kW, lưu trữ 16kWh |
| Khoảng 3,5 - 4,5 triệu đồng | Hệ hybrid 8kW, lưu trữ 16kWh |
| Khoảng 4,5 - 6,5 triệu đồng | Hệ hybrid 10kW, lưu trữ 16kWh |
| Khoảng 6 - 8 triệu đồng | Hệ hybrid 15kW, lưu trữ 32kWh |
| Khoảng 9 - 15 triệu đồng | Hệ hybrid 20kW, lưu trữ 32kWh |
Bảng trên chỉ dùng để phỏng đoán ban đầu. Công suất chính xác còn phụ thuộc vào tỷ lệ sử dụng điện ban ngày, loại tải, số pha, diện tích mái, vị trí công trình và mục tiêu tiết kiệm điện.
Bạn có thể xem bảng cấu hình và chi phí chi tiết tại bài viết: Giá lắp điện năng lượng mặt trời mới nhất. Các mức công suất và giá trên trang được Newsun Solar phân chia theo hệ hòa lưới và hybrid để khách hàng dễ dự trù ngân sách.
Tính công suất lắp đặt theo lượng điện tiêu thụ
Để ước tính nhanh công suất cần lắp, trước tiên hãy lấy lượng điện tiêu thụ trong tháng chia cho 30 ngày.
Công suất hệ thống = Điện tiêu thụ mỗi ngày / Số giờ nắng trung bình
Tại Việt Nam, có thể tạm tính khoảng 4 giờ nắng hiệu quả mỗi ngày.
Ví dụ, gia đình sử dụng 600kWh/tháng:
- Điện tiêu thụ mỗi ngày: 600 / 30 = 20kWh
- Công suất điện mặt trời: 20 / 4 = 5kWp
Như vậy, gia đình có thể tham khảo hệ thống khoảng 5kWp. Tuy nhiên, công suất thực tế vẫn nên được đơn vị thi công khảo sát dựa trên diện tích mái, hướng mái và nhu cầu sử dụng điện.
Tính số lượng tấm pin cần lắp
Sau khi xác định công suất hệ thống, số lượng tấm được tính như sau:
Số tấm pin = Công suất hệ thống dự kiến / Công suất một tấm
Ví dụ, hệ thống dự kiến 6,5kWp sử dụng tấm pin 650W:
6.500W / 650W = 10 tấm pin
Tuy nhiên, số lượng tấm cuối cùng còn phải phù hợp với dải điện áp MPPT, điện áp DC tối đa và dòng điện đầu vào của inverter. Không được tự ý tăng số lượng tấm trong một chuỗi nếu chưa kiểm tra datasheet.

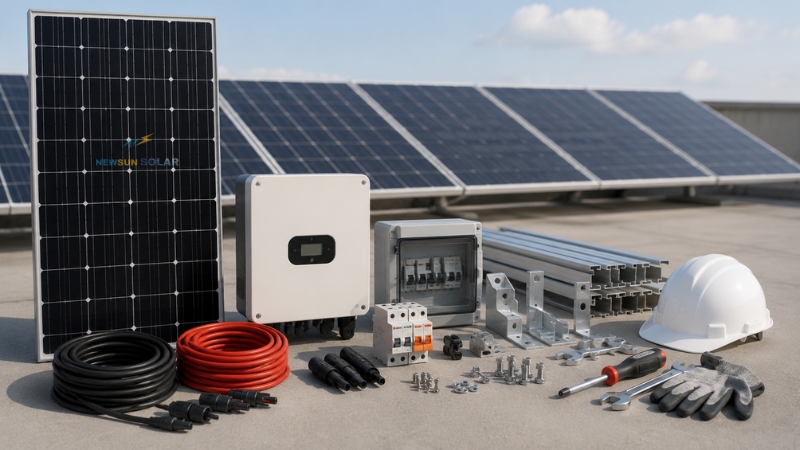

Chuẩn Bị Thiết Bị Và Dụng Cụ Trước Khi Lắp
Trước khi bắt đầu thi công, hãy chuẩn bị đầy đủ thiết bị và dụng cụ cần thiết. Việc thiếu vật tư trong quá trình lắp đặt sẽ làm gián đoạn công việc và có thể ảnh hưởng đến chất lượng hệ thống.
| Nhóm thiết bị | Thiết bị cần chuẩn bị | Công dụng |
| Thiết bị chính | Tấm pin năng lượng mặt trời | Thu nhận ánh sáng và tạo ra điện DC |
| Inverter hòa lưới hoặc Hybrid | Chuyển đổi điện DC sang AC để sử dụng | |
| Pin lưu trữ (nếu có) | Lưu trữ điện sử dụng vào buổi tối hoặc khi mất điện | |
| Hệ khung lắp đặt | Rail nhôm, rail mini | Đỡ và cố định tấm pin |
| Chân L, bát Z hoặc kẹp mái | Liên kết rail với mái nhà | |
| Kẹp biên, kẹp giữa | Cố định tấm pin lên rail | |
| Kẹp tiếp địa, lá tiếp địa | Liên kết tiếp địa giữa các tấm pin và khung | |
| Thiết bị điện | Dây DC, đầu nối MC4 | Kết nối các tấm pin thành chuỗi |
| Dây AC | Kết nối inverter với tủ điện | |
| CB DC, CB AC | Bảo vệ hệ thống khi quá tải hoặc ngắn mạch | |
| Chống sét lan truyền (SPD) | Bảo vệ thiết bị khi có xung sét | |
| Tủ điện năng lượng mặt trời | Chứa các thiết bị bảo vệ và đóng cắt | |
| Dụng cụ thi công | Máy khoan, máy siết vít | Lắp đặt hệ khung |
| Cờ lê, lục giác | Siết bu lông, kẹp biên, kẹp giữa | |
| Đồng hồ đo điện | Kiểm tra điện áp và cực tính | |
| Thước dây, máy laser | Căn chỉnh vị trí rail và tấm pin | |
| Thiết bị bảo hộ | Dây an toàn, mũ bảo hộ, găng tay, giày chống trượt | Đảm bảo an toàn khi làm việc trên cao |
- Lưu ý: Đối với hệ thống điện mặt trời hòa lưới, nên sử dụng các phụ kiện chuyên dụng như dây DC chống tia UV, đầu nối MC4 chính hãng và hệ khung đạt tiêu chuẩn để đảm bảo độ bền cũng như an toàn trong suốt quá trình vận hành.

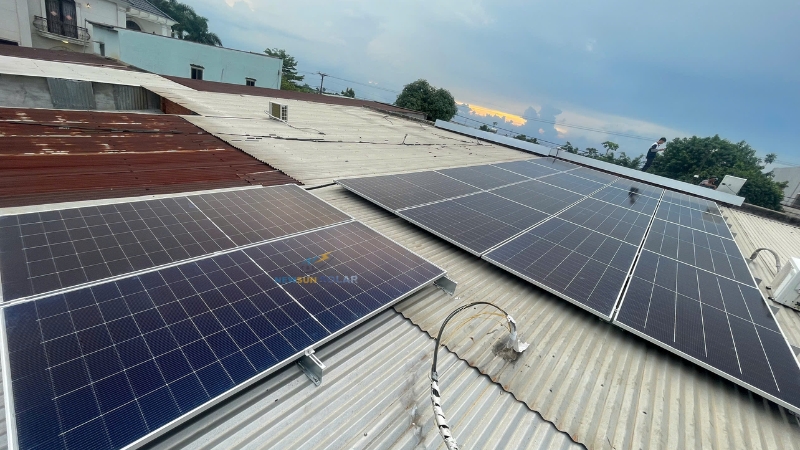

Khảo Sát Mái Trước Khi Lắp Tấm Pin
Trước khi khoan hoặc đặt rail, cần đo lại toàn bộ khu vực lắp đặt.
Kiểm tra diện tích và vật cản
Đo chiều dài, chiều rộng từng mảng mái, đồng thời đánh dấu:
- Bồn nước.
- Giếng trời.
- Ống thông gió.
- Cột anten.
- Tường cao.
- Cây xanh và công trình xung quanh.
- Khu vực cần chừa lối bảo trì.
Không nên bố trí tấm pin sát toàn bộ diện tích mái. Cần chừa khoảng trống để thoát nước, thao tác kỹ thuật và hạn chế tác động của gió tại mép mái.
Kiểm tra bóng che
Trước khi lắp đặt, hãy quan sát mái nhà vào buổi sáng, buổi trưa và buổi chiều. Một vị trí có nhiều nắng vào buổi sáng nhưng đến chiều có thể bị cây xanh, bồn nước, tường hoặc nhà bên cạnh che khuất.
Nếu một phần tấm pin thường xuyên bị bóng che, sản lượng điện của cả hệ thống có thể giảm đáng kể. Vì vậy, nên ưu tiên lắp đặt ở những khu vực nhận được ánh nắng liên tục trong ngày.
Kiểm tra kết cấu mái
Đối với mái tôn, cần kiểm tra:
- Tình trạng tôn có bị gỉ hoặc thủng không.
- Vị trí và khoảng cách xà gồ.
- Độ chắc của vít mái.
- Khả năng chịu tải của khung nhà.
- Vị trí có thể bắt chân đỡ trực tiếp vào xà gồ.
Không bắt chân L hoặc bát Z chỉ vào lớp tôn mỏng mà không liên kết với xà gồ, trừ khi sử dụng loại kẹp chuyên dụng được thiết kế và kiểm định cho chính dạng sóng tôn đó.

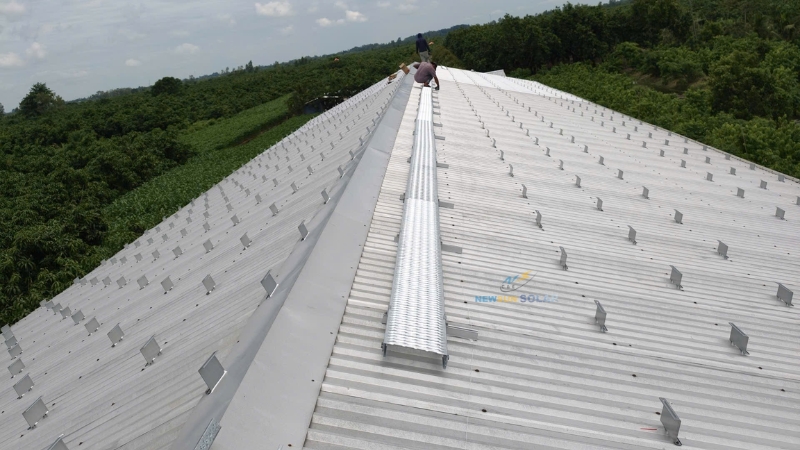

Hướng Dẫn Tự Lắp Điện Mặt Trời Trên Mái Tôn
Mái tôn là loại mái phổ biến và tương đối thuận lợi để thi công. Tuy nhiên, việc khoan sai vị trí hoặc chống thấm không tốt có thể khiến mái bị dột sau một thời gian sử dụng.
Bước 1: Xác định vị trí xà gồ
Dùng bản vẽ kết cấu, quan sát vít mái hoặc đo thực tế để xác định chính xác đường xà gồ. Đánh dấu các vị trí sẽ đặt chân L, bát Z hoặc bộ kẹp mái.
Các chân đỡ cần được bố trí thành hàng thẳng, khoảng cách dựa trên:
- Loại rail.
- Tải trọng thiết kế của hệ khung.
- Khoảng cách xà gồ.
- Kích thước tấm pin.
- Tốc độ gió tại công trình.
- Hướng dẫn của nhà sản xuất phụ kiện.
Không nên tự mặc định một khoảng cách chân cố định cho mọi mái. Khu vực ven biển, nhà cao tầng hoặc vị trí nhiều gió thường cần mật độ chân đỡ lớn hơn.
Bước 2: Lắp chân L hoặc bát Z
Đặt chân đúng tâm xà gồ, khoan mồi nếu cần rồi bắt vít chuyên dụng. Gioăng cao su EPDM phải nằm phẳng, không bị lệch hoặc rách.
Khi hoàn thành:
- Chân đỡ phải chắc, không xoay.
- Vít phải xuyên và liên kết đúng xà gồ.
- Lỗ khoan được xử lý chống thấm.
- Các chân cùng hàng và gần cùng cao độ.
Không bơm quá nhiều keo rồi coi đó là phương án chịu lực. Keo chỉ hỗ trợ chống thấm, không thay thế cho liên kết cơ khí.
Bước 3: Lắp rail nhôm
Đặt rail lên các chân đỡ, căn thẳng và siết tạm. Dùng dây bật mực hoặc laser để kiểm tra độ thẳng trước khi siết hoàn thiện.
Hai rail đỡ cùng một hàng tấm pin phải:
- Song song với nhau.
- Nằm cùng mặt phẳng.
- Không bị xoắn hoặc võng.
- Đỡ tấm pin đúng vùng kẹp quy định.
- Có liên kết nối rail chắc chắn nếu phải ghép nhiều đoạn.
Không đặt mối nối rail ngay tại vị trí chịu lực tập trung nếu hướng dẫn của bộ khung không cho phép. Phần rail nhô ra ngoài chân đỡ cuối cùng cũng phải nằm trong giới hạn của nhà sản xuất rail.
- Tìm hiểu chi tiết: Cách lắp pin năng lượng mặt trời trên mái tôn đúng kỹ thuật, an toàn
Khoảng Cách Rail Đỡ Tấm Pin Bao Nhiêu Là Phù Hợp?
Không có một khoảng cách rail duy nhất áp dụng cho tất cả tấm pin.
Khoảng cách giữa hai rail phải được xác định theo vùng kẹp của đúng model tấm pin. Vùng này thường được thể hiện trong tài liệu lắp đặt bằng ký hiệu khoảng cách từ góc hoặc đầu khung đến tâm kẹp.
Quy trình xác định như sau:
- Tra mã model trên tem tấm pin.
- Mở installation manual của nhà sản xuất.
- Tìm sơ đồ “clamp mounting” hoặc “clamping range”.
- Xác định tấm lắp dọc hay lắp ngang.
- Đánh dấu vùng kẹp trên hai cạnh khung.
- Bố trí rail đi qua giữa vùng kẹp đó.
- Kiểm tra lại khoảng cách tâm hai rail trước khi khoan chân.
Không nên lấy khoảng cách của tấm pin Jinko áp dụng cho Longi, JA Solar hoặc Aiko vì kích thước khung và phương án chịu tải có thể khác nhau.
Tài liệu lắp đặt của LONGi cũng yêu cầu kẹp không được chạm kính, làm biến dạng khung hoặc che lỗ thoát nước; kích thước tiếp xúc và lực siết phải theo loại module, kẹp và bu lông thực tế.

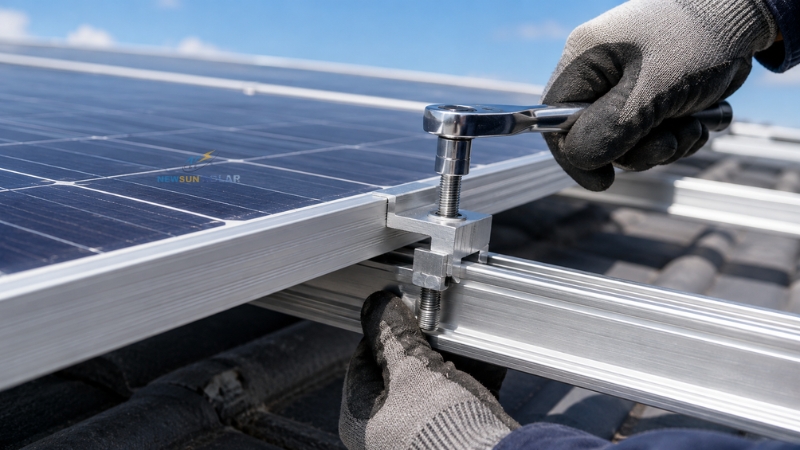

Cách Lắp Kẹp Biên Tấm Pin
Kẹp biên được sử dụng tại hai mép ngoài của mỗi dãy tấm pin. Kẹp có nhiệm vụ ép khung tấm pin xuống rail.
Chọn đúng loại kẹp biên
Chiều cao kẹp phải phù hợp với chiều cao khung tấm pin, phổ biến như khung 30mm, 32mm, 35mm hoặc kích thước khác tùy sản phẩm.
Nếu sử dụng kẹp quá cao, tấm pin có thể không được ép chặt. Nếu kẹp quá thấp, người lắp dễ siết quá lực, làm biến dạng khung hoặc khiến kẹp không nằm đúng bề mặt chịu lực.
Vị trí đặt kẹp biên
Kẹp biên phải:
- Nằm trong vùng kẹp của nhà sản xuất tấm pin.
- Ép lên phần khung nhôm, không ép lên kính.
- Không che lỗ thoát nước của khung.
- Không đặt quá sát góc ngoài của tấm.
- Không bị nghiêng hoặc chỉ tiếp xúc một phần khung.
- Không nằm ngay tại vị trí nối rail nếu hệ khung không cho phép.
Cách siết kẹp biên
Đặt tấm pin đầu tiên lên rail, căn vuông góc rồi gài kẹp biên vào rãnh rail. Chỉ siết tạm để còn điều chỉnh vị trí.
Sau khi kiểm tra mép tấm thẳng, khoảng cách đến mái và vị trí kẹp đúng vùng cho phép, mới siết hoàn thiện theo lực siết của nhà sản xuất bộ kẹp.
Không dùng súng siết ở mức lực cao nhất. Siết quá lực có thể làm biến dạng khung nhôm, hư ren hoặc ảnh hưởng điều kiện bảo hành.

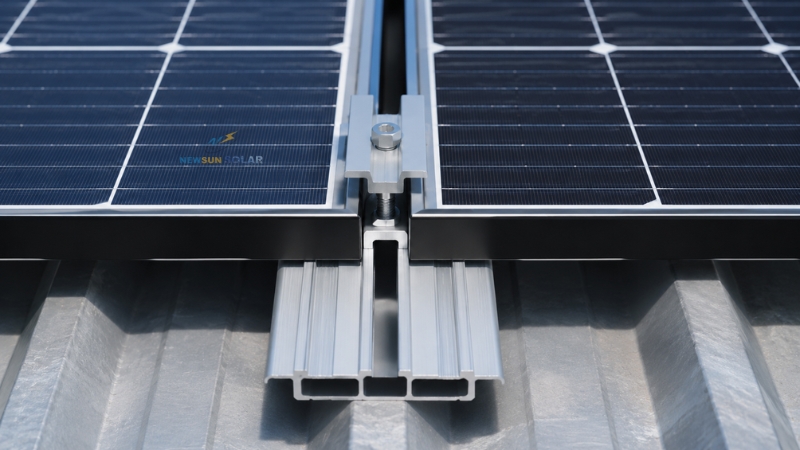

Cách Lắp Kẹp Giữa Hai Tấm Pin
Kẹp giữa nằm tại khe tiếp giáp và giữ đồng thời khung của hai tấm pin xuống rail.
Trình tự lắp kẹp giữa
- Đặt tấm pin đầu tiên và cố định tạm bằng kẹp biên.
- Gài kẹp giữa vào rail nhưng chưa siết chặt.
- Đặt tấm pin thứ hai sát phía còn lại của kẹp.
- Căn để hai khung tiếp xúc đều với hai cánh kẹp.
- Kiểm tra hai tấm cùng hàng và không bị lệch cao độ.
- Siết kẹp theo lực quy định.
- Tiếp tục lặp lại với những tấm tiếp theo.
Khe giữa hai tấm thường được hình thành theo thiết kế của kẹp giữa. Không ép hai khung sát vào nhau và cũng không tự chèn thêm vật liệu làm thay đổi khe thiết kế.
Vị trí kẹp giữa
Kẹp giữa và kẹp biên trên cùng cạnh tấm phải nằm trong vùng chịu lực mà nhà sản xuất cho phép. Thông thường, mỗi tấm được giữ tại bốn điểm trên hai cạnh đối diện, nhưng phương án cụ thể có thể thay đổi khi lắp ngang, lắp dọc hoặc yêu cầu tải gió cao.
Cần kiểm tra:
- Cả hai cánh kẹp đều nằm trọn trên khung.
- Kẹp không đè lên kính.
- Kẹp không che lỗ thoát nước.
- Bu lông đi thẳng vào rãnh rail.
- Kẹp không bị nghiêng sau khi siết.
- Hai tấm có khe đều từ đầu đến cuối.
Cách Đặt Tấm Pin Lên Rail
Tấm pin nên được đưa lên mái bằng dây nâng, thiết bị nâng hoặc phương án vận chuyển an toàn. Không kéo lê tấm trên mái, không bước lên mặt kính và không cầm nâng bằng dây điện phía sau tấm.
Nên bắt đầu từ một góc dễ căn chỉnh:
- Đặt tấm đầu tiên lên hai rail.
- Căn mép tấm song song với đường chuẩn.
- Lắp hai kẹp biên nhưng chỉ siết tạm.
- Đặt tấm thứ hai và gắn kẹp giữa.
- Kiểm tra độ thẳng sau mỗi 2–3 tấm.
- Hoàn thiện cả hàng rồi mới siết kiểm tra lần cuối.
Nếu tấm đầu tiên bị lệch, toàn bộ hàng phía sau sẽ lệch theo. Vì vậy, cần dành thời gian căn thật chính xác ngay từ đầu.

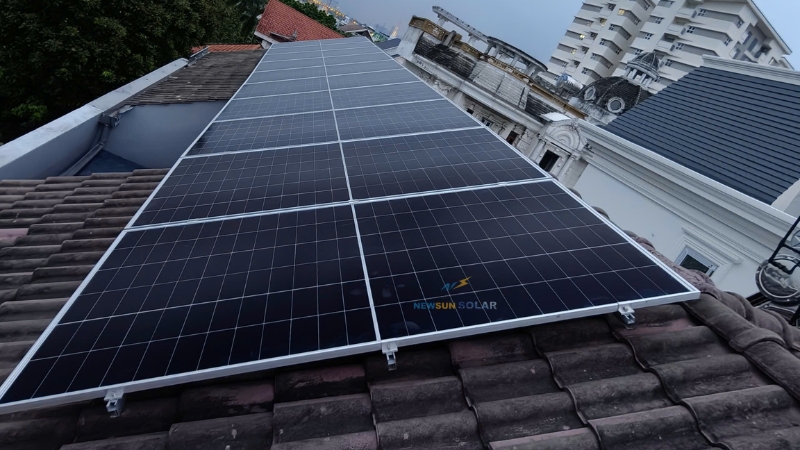

Lắp Điện Mặt Trời Trên Mái Ngói Có Tự Làm Được Không?
Mái ngói có kết cấu phức tạp hơn mái tôn. Bên dưới lớp ngói có thể là hệ mè, cầu phong, xà gồ thép hoặc bê tông; mỗi công trình lại có cách liên kết khác nhau.
Khi lắp đặt, phải tháo một phần ngói để đặt móc hoặc chân đỡ vào kết cấu chịu lực bên dưới. Nếu thao tác không đúng, người thi công có thể làm:
- Nứt hoặc vỡ ngói.
- Xô lệch hàng ngói.
- Mất kín nước tại điểm xuyên mái.
- Tạo khe hở khiến mưa tạt vào nhà.
- Bắt móc vào mè yếu thay vì kết cấu chịu lực.
- Làm tải trọng tập trung khiến mái bị võng.
- Khó phát hiện vị trí thấm sau khi hoàn thiện hệ thống.
Do đó, chủ nhà không nên tự khoan xuyên trực tiếp qua viên ngói để bắt rail. Với mái ngói, Newsun Solar khuyến nghị thuê đội kỹ thuật đã có kinh nghiệm thi công đúng loại mái để khảo sát kết cấu, chọn móc ngói và xử lý chống thấm phù hợp.
Trong trường hợp vẫn muốn tự chuẩn bị hệ thống, chủ nhà có thể tính công suất, mua thiết bị và xác định vị trí dự kiến; riêng phần tháo ngói, bắt móc, đặt rail và kiểm tra chống thấm nên giao cho đội chuyên môn.
Hướng Dẫn Đi Dây DC Dưới Tấm Pin
Sau khi đặt từng tấm pin, nên sắp xếp dây ngay thay vì hoàn thiện toàn bộ rồi mới quay lại đi dây.
Dây DC cần được:
- Cố định dưới khung bằng clip chuyên dụng.
- Nâng khỏi bề mặt mái.
- Tránh cạnh sắc, vít và điểm có nhiệt độ cao.
- Không để đầu MC4 nằm trong vùng đọng nước.
- Không căng dây tại hộp nối.
- Chừa độ võng vừa đủ để bù co giãn nhiệt.
- Phân biệt rõ cực âm và cực dương.
Không dùng dây rút nhựa dân dụng không chịu tia UV để treo dây lâu dài ngoài trời. Sau một thời gian, dây rút có thể giòn, đứt và làm dây DC rơi xuống mái.

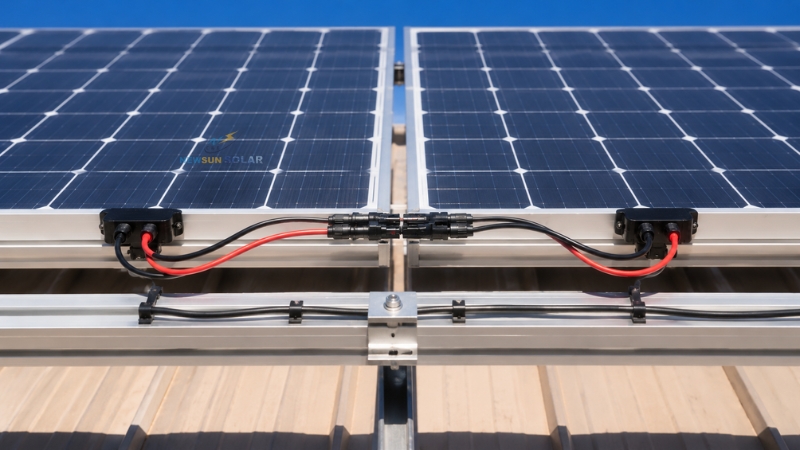

Cách Đấu Chuỗi Tấm Pin
Các tấm pin trong một string thường được đấu nối tiếp để tăng điện áp. Đầu dương của tấm trước nối với đầu âm của tấm sau, hai đầu còn lại được đưa về inverter hoặc tủ DC.
Trước khi đấu, phải kiểm tra:
- Số tấm tối đa và tối thiểu trong một chuỗi.
- Điện áp hở mạch Voc của tấm pin.
- Điện áp Voc sau khi hiệu chỉnh theo nhiệt độ thấp.
- Dải điện áp MPPT của inverter.
- Dòng điện đầu vào tối đa của từng MPPT.
- Số chuỗi được phép đấu song song.
Sau khi hoàn thành chuỗi, dùng đồng hồ phù hợp để đo điện áp và xác định cực tính trước khi cắm vào inverter. Không đóng CB DC khi chưa chắc chắn đúng cực.
Các hướng dẫn lắp đặt phổ biến đều nhấn mạnh việc ngắt nguồn, sử dụng đầu nối phù hợp và kiểm tra hệ thống dây trước khi đưa vào vận hành.
Lắp Inverter Ở Vị Trí Nào?
Inverter nên được đặt ở khu vực:
- Khô ráo và thông thoáng.
- Tránh ánh nắng chiếu trực tiếp.
- Không gần nguồn nhiệt.
- Không nằm ở vị trí dễ ngập nước.
- Có khoảng trống tản nhiệt theo hướng dẫn hãng.
- Gần tủ điện và không quá xa mảng pin.
- Thuận tiện kiểm tra, bảo trì.
Không đặt inverter trong tủ kín không thông gió. Với inverter hybrid và pin lưu trữ, cần chọn vị trí chắc chắn, hạn chế trẻ em tiếp cận và đáp ứng khoảng cách an toàn giữa các thiết bị.
Tủ Điện Và Thiết Bị Bảo Vệ Cần Có
Tùy cấu hình hệ thống, tủ điện có thể bao gồm:
Phía DC
- CB hoặc cầu dao cách ly DC.
- Cầu chì string khi thiết kế yêu cầu.
- Chống sét lan truyền DC.
- Thanh tiếp địa.
- Đầu nối và terminal phù hợp điện áp DC.
Phía AC
- MCB hoặc MCCB.
- Chống sét lan truyền AC.
- Thiết bị chống dòng rò nếu cấu hình yêu cầu.
- Công tơ hoặc đồng hồ đo.
- CT chống phát ngược.
- ATS hoặc tủ backup với hệ hybrid.
Việc lựa chọn CB, dây dẫn, chống sét và phương án đấu vào tủ điện không thể dựa hoàn toàn vào công suất danh nghĩa. Cần tính theo dòng điện, chiều dài dây, phương pháp lắp đặt, khả năng chịu ngắn mạch và hệ thống nối đất thực tế.
Phần đấu nối AC vào điện lưới nên được thực hiện bởi kỹ thuật viên đủ chuyên môn.
Nối Đất Khung Pin Và Rail
Nối đất giúp tạo đường dẫn an toàn khi có rò điện hoặc sự cố cách điện.
Các bộ phận cần xem xét nối đất gồm:
- Khung nhôm tấm pin.
- Rail và khung giá đỡ.
- Vỏ inverter.
- Tủ điện.
- Chống sét lan truyền.
- Pin lưu trữ theo hướng dẫn của hãng.
Không nên mặc định kẹp giữa luôn tạo liên kết điện hoàn hảo giữa các khung. Cần sử dụng lá tiếp địa, kẹp tiếp địa hoặc giải pháp được nhà sản xuất hệ khung công nhận.
Tài liệu kỹ thuật của nhà sản xuất module cũng yêu cầu phương án nối đất phải được xác nhận bởi người có chuyên môn và tuân thủ quy định tại khu vực lắp đặt.
Kiểm Tra Hệ Thống Trước Khi Vận Hành
Trước khi đóng điện, cần kiểm tra lần lượt phần cơ khí và phần điện.
Kiểm tra trên mái
- Chân đỡ đã liên kết chắc với kết cấu mái.
- Các điểm khoan đã được chống thấm.
- Rail thẳng, không xoắn và không võng.
- Kẹp biên đúng chiều cao khung.
- Kẹp giữa tiếp xúc đều với hai tấm.
- Tất cả kẹp nằm đúng vùng kẹp.
- Không có kẹp che lỗ thoát nước.
- Không có dây điện nằm trực tiếp trên mái.
- Đầu MC4 đã khóa hoàn toàn.
- Khung, rail và dây tiếp địa đã liên kết.
Kiểm tra phần điện
- Đúng số lượng tấm trong mỗi string.
- Đúng cực âm và cực dương.
- Điện áp từng string nằm trong dự kiến.
- Không có chạm chập hoặc rò điện.
- CB DC và AC đang ở trạng thái phù hợp.
- SPD được đấu đúng.
- CT được lắp đúng chiều.
- Inverter được cấu hình đúng loại hệ thống.
- Pin lưu trữ giao tiếp bình thường nếu có.
Sau khi vận hành, nên theo dõi công suất từng MPPT và so sánh các chuỗi. Nếu hai chuỗi có điều kiện giống nhau nhưng công suất chênh lệch lớn, cần kiểm tra lại đầu nối, bóng che, điện áp và dòng điện.
Những Lỗi Thường Gặp Khi Tự Lắp Điện Mặt Trời
Trong quá trình tự lắp đặt điện mặt trời, nhiều người thường chỉ chú ý đến việc cố định tấm pin mà bỏ qua các yêu cầu kỹ thuật về hệ khung, đấu nối điện và an toàn. Những sai sót nhỏ trong quá trình thi công có thể làm giảm sản lượng điện, gây thấm mái, hư hỏng thiết bị hoặc ảnh hưởng đến tuổi thọ của toàn bộ hệ thống.
Dưới đây là một số lỗi phổ biến mà bạn nên tránh:
- Lắp hệ thống có công suất không phù hợp với nhu cầu sử dụng.
- Khảo sát mái nhà không kỹ, bỏ qua các vị trí bị bóng che.
- Bố trí rail không đúng vị trí hoặc không đúng khoảng cách.
- Sử dụng kẹp biên, kẹp giữa không đúng kích thước khung tấm pin.
- Siết bu lông quá chặt hoặc quá lỏng làm giảm độ chắc chắn của hệ thống.
- Đi dây DC không đúng kỹ thuật, để dây chạm mái hoặc không cố định bằng kẹp chuyên dụng.
- Đấu sai cực tính hoặc đấu quá số lượng tấm pin cho phép của inverter.
- Không lắp đặt đầy đủ thiết bị bảo vệ như CB, chống sét lan truyền và hệ thống tiếp địa.
- Khoan bắt chân đỡ sai vị trí khiến mái tôn hoặc mái ngói bị thấm nước.
- Không kiểm tra toàn bộ hệ thống trước khi đưa vào vận hành.
Lưu ý: Nếu công trình sử dụng mái ngói, hệ thống điện 3 pha hoặc hệ hybrid có pin lưu trữ, bạn nên nhờ đội ngũ kỹ thuật có kinh nghiệm hỗ trợ để đảm bảo an toàn và hạn chế các rủi ro trong quá trình sử dụng.
Newsun Solar Hỗ Trợ Khách Hàng Tự Lắp Điện Mặt Trời Như Thế Nào?
Nhằm giúp khách hàng tối ưu chi phí đầu tư nhưng vẫn đảm bảo hệ thống hoạt động hiệu quả và an toàn, Newsun Solar cung cấp các combo điện mặt trời tự lắp với đầy đủ thiết bị, phụ kiện và quy trình hỗ trợ từ A đến Z. Đây là giải pháp phù hợp cho những khách hàng có kinh nghiệm thi công hoặc muốn tự lắp đặt dưới sự hướng dẫn của đội ngũ kỹ thuật.
Khi lựa chọn combo tự lắp tại Newsun Solar, khách hàng sẽ được hỗ trợ:
- Khảo sát và tư vấn miễn phí, trực tiếp hoặc từ xa dựa trên hình ảnh, video và vị trí công trình.
- Tính toán công suất phù hợp theo nhu cầu sử dụng điện, diện tích mái và ngân sách đầu tư.
- Tư vấn hướng lắp đặt tối ưu, giúp hệ thống đón nắng hiệu quả và đạt sản lượng điện cao.
- Báo giá nhiều cấu hình combo, từ hệ hòa lưới đến hybrid, để khách hàng dễ dàng lựa chọn phương án phù hợp.
- Giao đầy đủ thiết bị đến tận nơi trên toàn quốc.
- Hướng dẫn lắp đặt từ xa qua video call hoặc Zalo trong suốt quá trình thi công.
- Cung cấp sơ đồ nguyên lý, sơ đồ đấu nối và bản vẽ bố trí thiết bị, giúp việc lắp đặt dễ dàng và hạn chế sai sót.
- Hướng dẫn cài đặt ứng dụng theo dõi sản lượng điện, giúp khách hàng quản lý hệ thống ngay trên điện thoại.
- Đồng hành và hỗ trợ kỹ thuật sau lắp đặt, giải đáp mọi thắc mắc trong quá trình vận hành và sử dụng.
Với kinh nghiệm triển khai hàng trăm công trình điện mặt trời trên toàn quốc, Newsun Solar không chỉ cung cấp thiết bị mà còn đồng hành cùng khách hàng trong suốt quá trình từ tư vấn, lắp đặt đến vận hành. Nhờ đó, khách hàng có thể tiết kiệm đáng kể chi phí thi công nhưng vẫn sở hữu một hệ thống điện mặt trời hoạt động ổn định, an toàn và đạt hiệu quả cao.
Câu Hỏi Thường Gặp
Kẹp biên phải cách góc tấm pin bao nhiêu?
Không có một con số áp dụng chung. Khoảng cách phải nằm trong vùng kẹp được nhà sản xuất quy định cho đúng model tấm pin và phương án lắp dọc hoặc ngang.
Khoảng cách giữa hai rail là bao nhiêu?
Khoảng cách rail được xác định từ vùng kẹp của tấm pin. Cần xem installation manual trước khi lắp, không lấy kích thước của một loại tấm áp dụng cho tất cả sản phẩm.
Có thể bắt rail trực tiếp lên mái tôn không?
Chỉ thực hiện khi dùng hệ rail mini hoặc bộ kẹp được thiết kế cho loại mái đó và có liên kết chịu lực phù hợp. Không bắt vít tùy ý vào lớp tôn mỏng.
Có nên tự lắp điện mặt trời trên mái ngói?
Không nên nếu chưa có kinh nghiệm. Việc đặt móc sai kết cấu hoặc làm vỡ ngói có thể gây thấm nước và khó sửa chữa sau khi tấm pin đã hoàn thiện.
Người không phải thợ điện có thể tự đấu inverter không?
Không nên. Điện áp DC của chuỗi tấm pin có thể rất cao, trong khi phía AC liên quan trực tiếp đến điện lưới. Phần đấu nối và đóng điện nên do người có chuyên môn thực hiện.
Kết Luận
Tự lắp điện mặt trời có thể giúp tiết kiệm chi phí, nhưng cần chuẩn bị đúng thiết bị, khảo sát mái kỹ và tuân thủ các yêu cầu an toàn. Với combo tự lắp cùng sự hỗ trợ kỹ thuật từ Newsun Solar, khách hàng có thể dễ dàng lựa chọn hệ thống phù hợp và yên tâm hơn trong quá trình lắp đặt, vận hành.
Hy vọng bài viết hướng dẫn tự lắp điện mặt trời sẽ giúp bạn tối ưu chi phí đầu tư tốt nhất, hãy nhớ rằng hướng dẫn này chỉ phù hợp cho những người có kinh nghiệm về kỹ thuật thi công, các hệ thống điện dân dụng hoặc đã có kinh nghiệm cơ bản về lắp đặt điện mặt trời.
Liên hệ ngay qua Hotline để được tư vấn và báo giá lắp đặt tiết kiệm nhất: 093 474 3979 - 086 976 4979
