Trong hệ thống điện năng lượng mặt trời, jack MC4 đóng vai trò quan trọng trong việc đấu nối tấm pin năng lượng mặt trời với inverter hoặc thiết bị điều khiển. Việc đấu nối đúng kỹ thuật không chỉ đảm bảo an toàn điện mà còn giúp hệ thống hoạt động ổn định lâu dài. Bài viết sau sẽ hướng dẫn chi tiết cách thực hiện từng bước đấu jack MC4 một cách chính xác và chuyên nghiệp.
Giới thiệu về Jack MC4

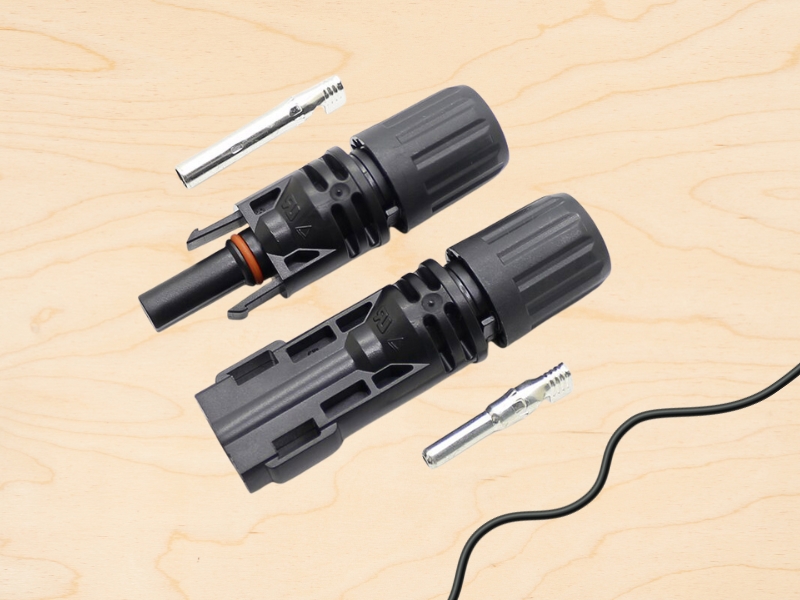

Jack MC4 là loại đầu nối chuyên dụng được thiết kế đặc biệt cho các hệ thống điện mặt trời. Với ưu điểm nổi bật như khả năng cách điện cao, chống nước chuẩn IP67, độ bền cơ học lớn và dễ dàng thao tác, MC4 đã trở thành tiêu chuẩn gần như bắt buộc trong mọi công trình năng lượng mặt trời từ dân dụng đến công nghiệp. Một bộ kết nối hoàn chỉnh thường gồm jack đực (male) và jack cái (female), dùng để nối dây điện một cách an toàn và chắc chắn giữa các tấm pin mặt trời hoặc giữa pin và inverter.
.jpg)
Dụng cụ và vật tư để đấu nối tấm pin năng lượng mặt trời
Trước khi tiến hành đấu nối, người kỹ thuật cần chuẩn bị đầy đủ các dụng cụ chuyên dụng và vật tư sau đây để đảm bảo quá trình thực hiện chính xác và an toàn:
- Dây điện chuyên dụng cho điện mặt trời (DC solar cable): thường là loại PV 4mm² hoặc 6mm², cách điện kép, chịu nhiệt và tia UV.
- Bộ jack MC4 gồm jack đực và jack cái phù hợp với kích thước dây.
- Kìm tuốt dây dùng để lột vỏ dây điện một cách chính xác mà không làm tổn thương lõi đồng.
- Kìm bấm cos MC4 chuyên dụng để bấm chặt chân tiếp điểm với dây đồng.
- Cờ lê hoặc dụng cụ siết jack MC4 (nếu có), giúp siết chặt phần đuôi jack mà không làm hỏng ren.
- Đồng hồ vạn năng (multimeter) để kiểm tra thông mạch, cực tính và điện áp sau khi hoàn tất.
Quy trình đấu nối tấm pin năng lượng mặt trời
Bước 1: Tuốt dây điện
Bước đầu tiên là chuẩn bị phần lõi dây để gắn với cos. Dùng kìm tuốt dây cắt bỏ phần vỏ cách điện ở đầu dây với chiều dài khoảng 10 - 12 mm, vừa đủ để chân cos tiếp xúc hoàn toàn với lõi đồng bên trong. Cần thao tác nhẹ nhàng, dứt khoát, tránh làm xước hay đứt gãy lõi đồng, yếu tố có thể ảnh hưởng đến khả năng dẫn điện và gây nhiệt cục bộ trong quá trình sử dụng.
Bước 2: Luồn các thành phần phụ kiện
Sau khi tuốt dây, bạn cần luồn các phụ kiện của jack MC4 vào sẵn dây trước khi tiến hành bấm cos. Thứ tự lần lượt là: đầu siết ren (nut vặn), vòng đệm cao su chống nước và cuối cùng là phần chân tiếp điểm (cos). Việc luồn đúng thứ tự giúp đảm bảo khi hoàn tất lắp ráp, phần kết nối đạt được độ kín khít tốt nhất, chống thấm nước và bụi bẩn - rất quan trọng khi hệ thống được lắp ngoài trời.
Bước 3: Bấm cos (chân tiếp điểm)
Tiếp theo, bạn cần cố định phần lõi đồng của dây điện vào cos MC4. Đặt cos ôm sát lõi đồng vừa tuốt và dùng kìm bấm cos chuyên dụng để ép chặt. Cần đảm bảo lực ép đều và mạnh để chân cos không bị lỏng lẻo, đồng thời không làm bẹp méo phần vỏ cos. Sau khi bấm xong, bạn có thể thử kéo nhẹ phần cos ra khỏi dây để kiểm tra độ chắc chắn. Nếu cos bị tuột ra dễ dàng, cần bấm lại để đảm bảo an toàn khi mang tải.
Bước 4: Gắn cos vào vỏ jack MC4
Ở bước này, bạn sẽ đưa phần cos đã bấm chặt vào bên trong vỏ nhựa của jack MC4 tương ứng (đực hoặc cái). Cần ấn cos đi vào đến cùng, cho đến khi nghe thấy tiếng “tách” - điều này chứng tỏ cos đã khóa vào ngàm giữ bên trong jack, đảm bảo không bị tuột ra trong quá trình sử dụng. Nếu không nghe tiếng khớp, hãy kiểm tra lại xem cos đã được bấm đúng chuẩn và đặt đúng chiều chưa.
Bước 5: Siết chặt phần đuôi jack (nut vặn)
Khi cos đã được gài chắc chắn trong vỏ jack, bạn tiếp tục đưa vòng đệm cao su và nut vặn vào đúng vị trí, sau đó dùng tay hoặc dụng cụ siết chuyên dụng để vặn chặt. Việc siết này giúp khóa cố định dây điện, ép sát vòng đệm cao su vào vỏ ngoài để ngăn nước, bụi xâm nhập vào bên trong. Đừng siết quá chặt bằng tay không có cảm giác, vì có thể làm vỡ vỏ nhựa hoặc trờn ren.
Bước 6: Thực hiện đấu nối đầu còn lại
Lặp lại các bước trên cho đầu dây còn lại, đảm bảo phân biệt đúng cực dương (+) và âm (–). Sau khi hoàn tất, tiến hành kết nối jack đực và jack cái với nhau. Khi ấn vào, cần nghe thấy tiếng “tách” – đây là dấu hiệu khóa cơ học bên trong đã ăn khớp chắc chắn. Nếu không có tiếng “tách”, nên kiểm tra lại vị trí và độ siết để đảm bảo an toàn khi vận hành.
Bước 7: Kiểm tra và hoàn thiện
Sau khi cả hai đầu jack MC4 đã được đấu nối xong, hãy sử dụng đồng hồ vạn năng để kiểm tra cực tính và độ thông mạch của dây. Đo điện trở giữa hai đầu dây để chắc chắn không có hiện tượng hở mạch. Nếu sử dụng ngay cho đấu nối tấm pin, bạn cũng nên đo điện áp đầu ra từ cặp jack sau khi nối vào pin dưới ánh nắng mặt trời để kiểm tra hệ thống hoạt động đúng cách.
Một số lưu ý khi đấu nối tấm pin năng lượng mặt trời
- Không được thao tác đấu jack khi hệ thống đang phát điện: Điều này đặc biệt nguy hiểm vì dòng điện một chiều DC dễ tạo hồ quang, gây cháy nổ.
- Chỉ sử dụng dây và jack chính hãng hoặc tương thích, tránh lắp lẫn gây hở điện hoặc giảm khả năng chống nước.
- Đảm bảo phân biệt cực tính rõ ràng khi lắp nối nhiều tấm pin - sai cực có thể gây cháy thiết bị hoặc làm hỏng inverter.
- Nên dán nhãn các đầu dây sau khi hoàn tất, nhất là trong hệ thống nhiều chuỗi tấm pin (nối tiếp - song song), để dễ bảo trì và xử lý sau này.
Kết luận
Việc đấu nối jack MC4 cho hệ thống điện mặt trời là bước cực kỳ quan trọng trong toàn bộ quy trình thi công. Một mối nối đúng kỹ thuật không chỉ đảm bảo an toàn điện mà còn giúp hệ thống vận hành hiệu quả, ổn định trong nhiều năm. Với các bước hướng dẫn chi tiết như trên, bạn hoàn toàn có thể thực hiện đấu nối một cách chuyên nghiệp, kể cả khi mới bắt đầu làm quen với lĩnh vực năng lượng tái tạo.
