Trong các hệ thống điện mặt trời hiện nay, việc duy trì nguồn điện liên tục khi mất điện lưới là yếu tố vô cùng quan trọng. Tủ ATS ra đời như một giải pháp tự động chuyển nguồn thông minh, giúp hệ thống điện và điện mặt trời vận hành ổn định, an toàn mà không cần thao tác thủ công. Đây cũng là thiết bị được Newsun Solar ứng dụng phổ biến trong các hệ điện mặt trời hybrid và lưu trữ. Cùng tìm hiểu rõ hơn về tủ ATS là gì? Cấu tạo, nguyên lý hoạt động ngay bài viết này nhé!

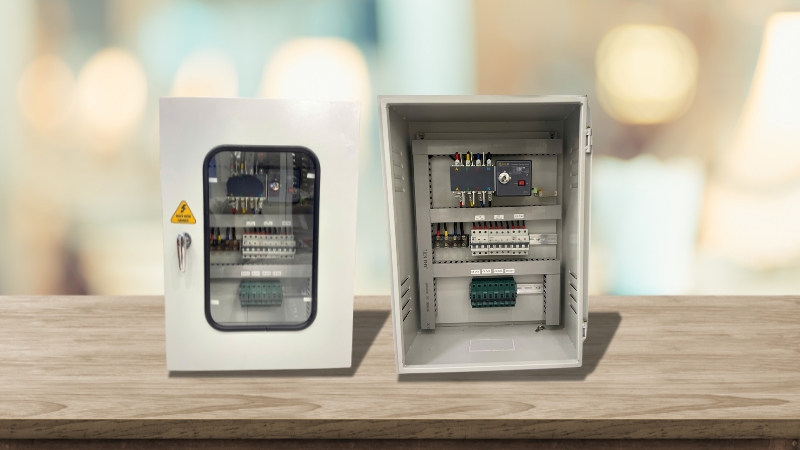

Tủ ATS là gì?
Tủ ATS (Automatic Transfer Switch) là tủ điện có chức năng tự động chuyển nguồn cấp điện cho tải giữa hai hoặc nhiều nguồn khác nhau. Khi nguồn chính gặp sự cố (mất điện, sụt áp, quá áp…), tủ ATS sẽ tự động ngắt nguồn đó và chuyển sang nguồn dự phòng trong thời gian rất ngắn (vài giây hoặc mili giây tùy cấu hình).
Trong hệ thống điện mặt trời, tủ ATS thường được dùng để chuyển đổi giữa:
- Điện lưới quốc gia
- Nguồn điện dự phòng từ hệ thống điện mặt trời (battery/inverter hybrid)
- Máy phát điện (nếu có)
Nhờ đó, các thiết bị điện trong nhà hoặc doanh nghiệp không bị gián đoạn hoạt động khi xảy ra sự cố điện lưới.
Vai trò của tủ ATS trong hệ thống điện mặt trời
Trong các hệ thống điện mặt trời hòa lưới có lưu trữ (hybrid) hoặc off-grid, tủ ATS đóng vai trò cực kỳ quan trọng:
- Đảm bảo cấp điện liên tục cho tải khi điện lưới mất.
- Tự động cách ly hệ thống điện mặt trời với điện lưới khi xảy ra sự cố.
- Bảo vệ inverter, battery và thiết bị điện trong hệ thống.
- Giúp người dùng không cần thao tác thủ công, hạn chế rủi ro do thao tác sai.
Đặc biệt với các hộ gia đình có người lớn tuổi, cửa hàng kinh doanh, nhà xưởng nhỏ, văn phòng,…việc có tủ ATS giúp hệ thống vận hành ổn định và an toàn hơn rất nhiều.

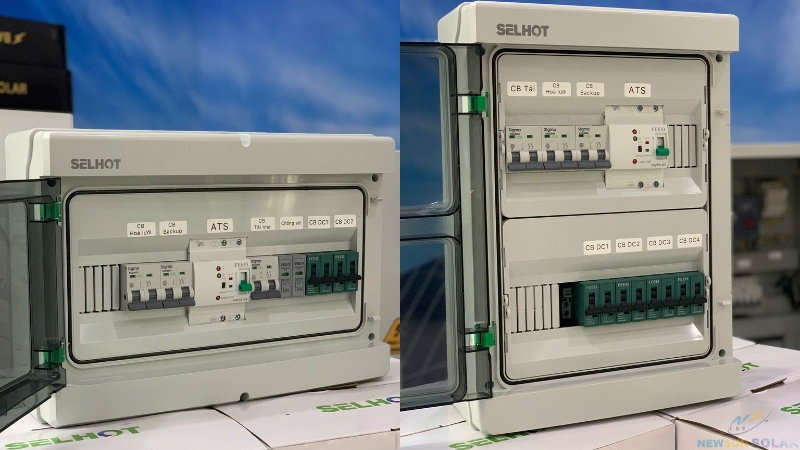

Cấu tạo cơ bản của tủ ATS
Một tủ ATS tiêu chuẩn trong hệ thống điện mặt trời thường gồm các thành phần chính sau:
- Bộ chuyển nguồn ATS (ATS Controller hoặc ATS Switch): Là bộ phận trung tâm, có nhiệm vụ giám sát trạng thái các nguồn điện và ra lệnh chuyển nguồn khi cần.
- Contactor hoặc MCCB/ACB: Dùng để đóng - cắt nguồn điện, đảm bảo khả năng chịu tải và an toàn khi vận hành.
- CB bảo vệ đầu vào và đầu ra: Bảo vệ hệ thống khỏi quá tải, ngắn mạch.
- Rơ-le giám sát điện áp: Theo dõi điện áp lưới, phát hiện mất pha, sụt áp hoặc quá áp.
- Hệ thống dây dẫn và thanh cái (busbar): Được tính toán theo dòng tải thực tế, đảm bảo không quá nhiệt.
- Vỏ tủ điện: Thường làm từ thép sơn tĩnh điện, có khóa an toàn, đảm bảo độ bền và thẩm mỹ.
Tùy theo công suất hệ thống và nhu cầu sử dụng, tủ ATS có thể được thiết kế 1 pha hoặc 3 pha, tích hợp thêm đồng hồ đo điện, đèn báo trạng thái, hoặc kết nối điều khiển thông minh.

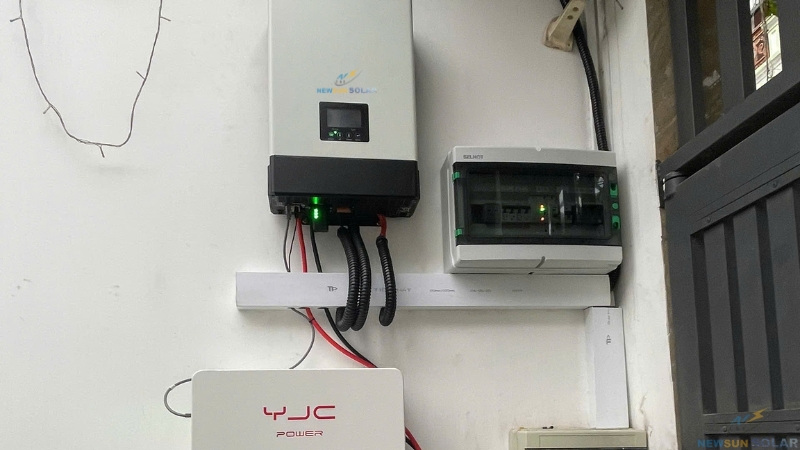

Nguyên lý hoạt động của tủ ATS trong hệ điện mặt trời
Đây là phần rất quan trọng trong hệ thống điện mặt trời hybrid, và cũng là điểm mà nhiều người dùng quan tâm. Nguyên lý hoạt động cơ bản như sau:
- Trạng thái bình thường:
Điện lưới cấp điện trực tiếp cho tải (nhà ở, văn phòng, nhà xưởng). Hệ thống điện mặt trời hoạt động song song để hòa lưới hoặc sạc pin lưu trữ.
- Khi xảy ra cúp điện lưới:
Tủ ATS phát hiện điện lưới mất hoặc điện áp không đạt tiêu chuẩn. Ngay lập tức, tủ ATS sẽ:
- Ngắt kết nối tải với điện lưới
- Cách ly hoàn toàn hệ thống với lưới điện quốc gia
- Chuyển sang nguồn backup từ hệ thống điện mặt trời (battery + inverter hybrid)
Trong thời gian mất điện, điện năng lượng mặt trời và pin lưu trữ tiếp tục cấp điện cho các tải ưu tiên như đèn, tủ lạnh, quạt, máy tính, camera, wifi,…
- Khi điện lưới phục hồi:
Tủ ATS tự động chuyển tải trở lại nguồn điện lưới, đồng thời cho phép hệ thống điện mặt trời quay lại chế độ vận hành bình thường (hòa lưới hoặc sạc pin).
Nhờ nguyên lý này, toàn bộ quá trình chuyển nguồn diễn ra tự động, nhanh và an toàn, giúp thiết bị điện duy trì hoạt động liên tục mà người dùng gần như không nhận ra sự gián đoạn.

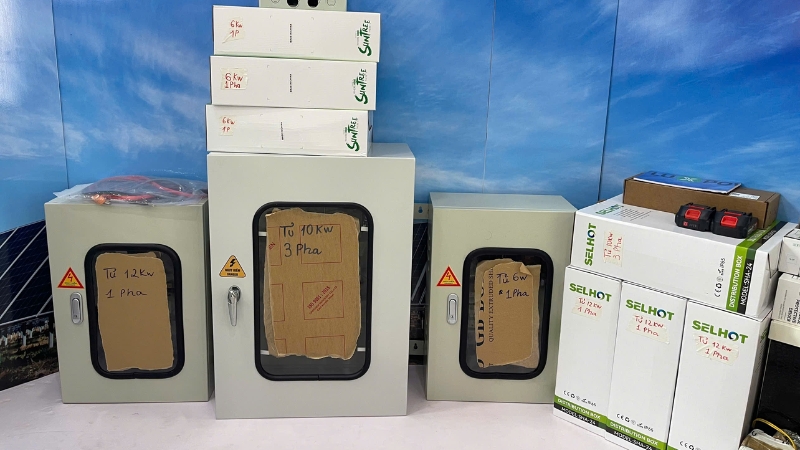

Các loại tủ ATS phổ biến hiện nay
Tùy theo nhu cầu sử dụng, tủ ATS được phân thành nhiều loại:
Tủ ATS 1 pha
- Phù hợp cho hộ gia đình, cửa hàng nhỏ
- Công suất thường từ 3kW - 15kW
- Kết hợp tốt với inverter hybrid 1 pha
Tủ ATS 3 pha
- Dùng cho nhà xưởng, khách sạn, doanh nghiệp
- Công suất lớn, tải phân bố nhiều pha
- Đảm bảo cân pha và an toàn hệ thống
Tủ ATS kết hợp điện mặt trời - battery
- Thiết kế riêng cho hệ hybrid
- Chuyển đổi linh hoạt giữa điện lưới và nguồn dự phòng NLMT
- Được Newsun Solar sử dụng phổ biến trong các dự án thực tế
Lợi ích khi lắp đặt tủ ATS cho hệ thống điện mặt trời
Lắp đặt tủ ATS mang lại nhiều lợi ích rõ rệt:
- Giữ điện liên tục khi mất điện lưới
- Tăng tính tự động và an toàn cho hệ thống
- Bảo vệ inverter, pin lưu trữ và thiết bị điện
- Giảm rủi ro do thao tác đóng cắt thủ công
- Nâng cao trải nghiệm sử dụng điện cho gia đình và doanh nghiệp
Đặc biệt trong bối cảnh điện lưới không ổn định, tủ ATS giúp hệ thống điện mặt trời phát huy tối đa hiệu quả đầu tư.
Khi nào nên lắp tủ ATS cho hệ điện mặt trời?
Bạn nên cân nhắc lắp tủ ATS nếu:
- Khu vực thường xuyên mất điện hoặc điện không ổn định
- Hệ thống điện mặt trời có pin lưu trữ (battery)
- Cần duy trì hoạt động cho các thiết bị quan trọng
- Không muốn thao tác đóng cắt thủ công khi cúp điện
- Muốn hệ thống vận hành an toàn và chuyên nghiệp
Chọn mua tủ ATS chất lượng tại Newsun Solar
Khác với các tủ ATS bán sẵn trên thị trường, Newsun Solar tự thiết kế và đóng tủ ATS theo từng hệ thống cụ thể. Điều này giúp tủ phù hợp chính xác với công suất, tải sử dụng và cấu hình inverter - battery của khách hàng.
Ưu điểm tủ ATS do Newsun Solar sản xuất:
- Thiết kế theo thực tế tải sử dụng, không dư thừa, không thiếu tải
- Sử dụng thiết bị điện chính hãng (CB, contactor, ATS controller)
- Dây dẫn, busbar được tính toán đúng tiết diện
- Tích hợp sẵn cho hệ điện mặt trời hybrid - lưu trữ
- Dễ vận hành, dễ bảo trì, thẩm mỹ cao
- Được kỹ sư Newsun Solar trực tiếp kiểm tra trước khi bàn giao
Tủ ATS của Newsun Solar thường được sử dụng trong các dự án điện mặt trời cho nhà phố, biệt thự, cửa hàng, nhà xưởng nhỏ, nơi yêu cầu nguồn điện không bị gián đoạn.
Kết luận
Tủ ATS là giải pháp không thể thiếu trong các hệ thống điện hiện đại, đặc biệt là điện mặt trời hybrid và lưu trữ. Nhờ khả năng tự động chuyển nguồn, cách ly điện lưới và duy trì điện liên tục, tủ ATS giúp hệ thống vận hành ổn định, an toàn và hiệu quả hơn.
Với kinh nghiệm thi công thực tế và khả năng tự thiết kế - đóng tủ ATS theo từng dự án, Newsun Solar cam kết mang đến giải pháp phù hợp nhất cho khách hàng, từ hộ gia đình đến doanh nghiệp.
