Newsun C&E tiếp tục đồng hành cùng hệ thống Điện máy XANH, triển khai thành công hệ thống điện mặt trời hòa lưới tại Ngã 3 Bình Chuẩn, Bình Dương.
Hệ thống được lắp đặt với 26 tấm pin AE 590Wp và 1 inverter Livoltek 20kW, tổng công suất 15,3kWp, cho sản lượng điện trung bình 1.800 - 2.200 kWh/tháng.
Giải pháp này giúp cửa hàng tiết kiệm 5 - 6 triệu đồng/tháng tiền điện ban ngày, giảm chi phí vận hành lâu dài và tận dụng hiệu quả diện tích mái.
| Hạng Mục | Thông tin chi tiết |
| Địa điểm | Điện máy XANH - Ngã 3 Bình Chuẩn, Bình Dương |
| Công suất hệ | 15,3 kWp |
| Loại hệ thống | Hòa lưới 3 pha |
| Diện tích mái | ~60 - 65 m² (26 tấm pin 590Wp) |
| Loại mái | Mái tôn |
| Sản lượng điện trung bình/tháng | 1.800 - 2.200 kWh |
| Tiết kiệm điện trung bình/tháng | 5 - 6 triệu đồng |
| Cấp điện áp | 3 pha 380V |

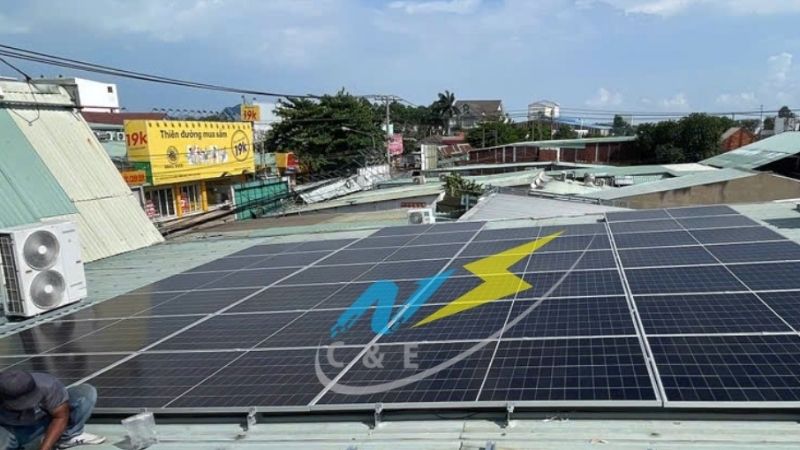

Thông số kỹ thuật tấm pin AE 590Wp
Tấm pin AE 590Wp ứng dụng công nghệ Mono PERC Half-cell, hiệu suất ~21,4%, khả năng phát điện ổn định ngay cả trong điều kiện ánh sáng yếu. Khung nhôm chống ăn mòn, kính cường lực chịu tải lớn, bảo hành dài hạn - phù hợp cho công trình thương mại và bán lẻ.
| Thông số | Giá trị |
| Công suất danh định (Pmax) | 590 Wp |
| Hiệu suất module | ~21,4% |
| Công nghệ | Mono PERC Half-cell |
| Số cell | 144 cells (6×24) |
| Điện áp tại Pmax (Vmp) | ~42,6 V |
| Dòng điện tại Pmax (Imp) | ~13,85 A |
| Điện áp hở mạch (Voc) | ~50,7 V |
| Dòng ngắn mạch (Isc) | ~14,6 A |
| Hệ số nhiệt độ Pmax | -0,35%/°C |
| Kích thước | 2279 × 1134 × 35 mm |
| Trọng lượng | 28,5 kg |
| Kính | Cường lực, chống phản xạ 3,2 mm |
| Khung | Hợp kim nhôm anodized |
| Điện áp hệ thống tối đa | 1.500 VDC |
| Chuẩn bảo vệ hộp nối | IP68 |
| Bảo hành sản phẩm | 12 năm |
| Bảo hành hiệu suất | 25 năm - hiệu suất ≥ 84,8% |

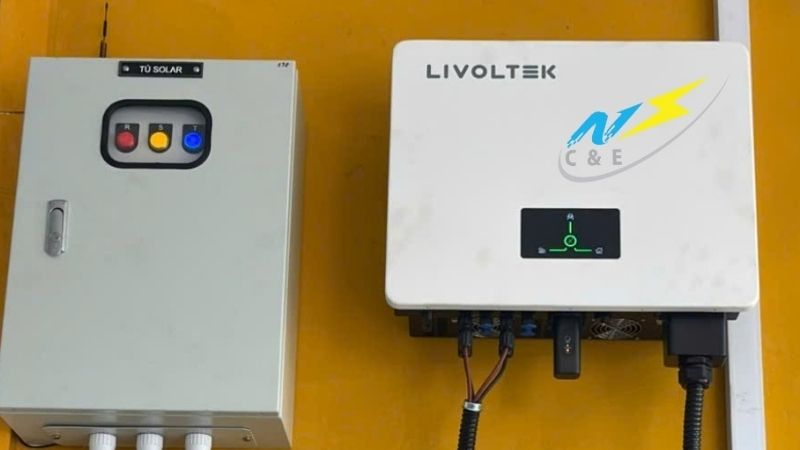

Thông số kỹ thuật Inverter Livoltek 20kW (3 pha)
Inverter Livoltek 20kW 3 pha - Hòa lưới thông minh, có hiệu suất tối đa 98,6%, tích hợp 2 MPPT độc lập, hỗ trợ giám sát từ xa qua ứng dụng di động. Đạt chuẩn bảo vệ IP66, thiết bị hoạt động ổn định trong nhiều điều kiện thời tiết, đảm bảo an toàn và tối ưu hiệu quả khai thác điện mặt trời.
| Thông số | Giá trị |
| Model | Livoltek LV-TL20K |
| Công suất AC danh định | 20.000 W |
| Công suất DC tối đa | 26.000 W |
| Số MPPT | 2 MPPT / 2 strings mỗi MPPT |
| Điện áp DC tối đa | 1.100 V |
| Dải điện áp MPPT | 200 – 1.000 V |
| Điện áp khởi động | ~250 V |
| Dòng vào tối đa (MPPT) | 26 A / MPPT |
| Dòng ra AC tối đa | 32 A |
| Hiệu suất tối đa | 98,6% |
| Hiệu suất châu Âu | 98,0% |
| Hệ số công suất | 0,8 leading - 0,8 lagging |
| THD (độ méo sóng hài) | < 3% |
| Cấp bảo vệ | IP66 |
| Làm mát | Tản nhiệt tự nhiên |
| Kết nối giám sát | Wi-Fi / RS485 / Ethernet |
| Chức năng bảo vệ | Chống sét DC/AC, chống dòng rò, quá áp, ngắn mạch |
| Kích thước | 550 × 480 × 200 mm |
| Trọng lượng | ~28 kg |
| Tiêu chuẩn an toàn | IEC 62109-1/-2, IEC 61727, IEC 62116 |
| Bảo hành | 5 10 năm |
.jpg)
Linh kiện đấu nối đi kèm
| Hạng mục | Linh Kiện | Xuất Xứ/ Đặc Điểm |
| Dây dẫn DC | Dây JJ-Lapp | Đức - Chịu nhiệt, kháng UV, độ dẫn điện cao |
| Đầu nối tấm pin | MC4 Leader | Chống nước, kết nối nhanh, độ bền cao |
| CB AC (ngắt điện xoay chiều) | CB AC Sigma | Thổ Nhĩ Kỳ - Độ tin cậy cao, bảo vệ hệ thống AC |
| CB DC (ngắt điện 1 chiều) | CB DC Feeo | Chuyên dùng cho hệ pin năng lượng mặt trời |
| Chống sét DC | SPD DC Feeo | Bảo vệ inverter và tấm pin khỏi xung sét lan truyền |
| Tủ điện tổng | Tủ điện Feeo | Lắp ráp chuẩn kỹ thuật, tích hợp bảo vệ và đấu nối |
| Ống luồn dây | Ống ruột gà lõi thép tráng kẽm | Bảo vệ cơ học cho hệ thống dây dẫn |
| Phụ kiện cố định dây | Dây rút KST | Đài Loan - Chống tia UV, dùng cho ngoài trời lâu dài |
