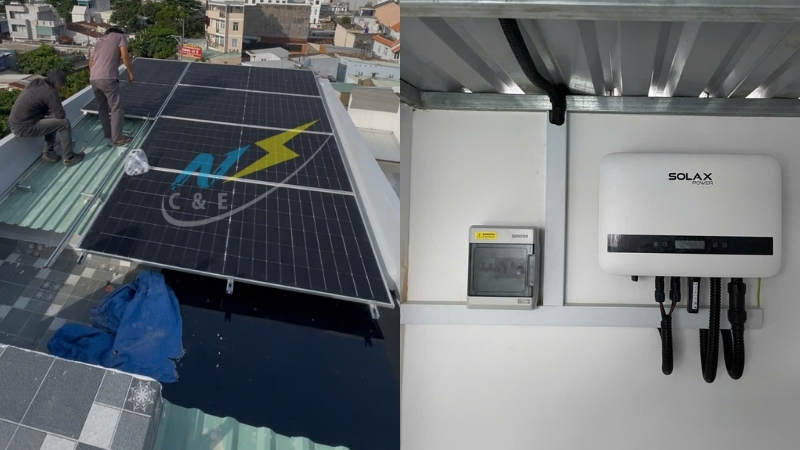

Newsun C&E đã thiết kế và thi công hệ thống điện mặt trời 5,58kWp cho một hộ kinh doanh tại Dương Quảng Hàm, P. An Nhơn, TP.HCM. Đặc điểm hệ thống là 3 pha lệch tải, chỉ lắp 1 inverter Solax 5kW (1 pha) để bám tải ở pha tiêu thụ cao nhất, giúp tối ưu chi phí đầu tư mà vẫn đảm bảo hiệu quả.
Hệ thống gồm 9 tấm pin Jinko 620Wp, sản lượng điện trung bình 450 - 600 kWh/tháng, tương đương tiết kiệm 2 - 3 triệu đồng mỗi tháng. Đây là giải pháp phù hợp cho hộ gia đình, nhà trọ, tiệm net/game hoặc hộ kinh doanh vừa, muốn giảm chi phí điện mà không cần đầu tư inverter 3 pha.
| Hạng Mục | Thông tin chi tiết |
| Địa điểm | Dương Quảng Hàm, P. An Nhơn, TP.HCM |
| Công suất hệ | 5,58 kWp |
| Loại hệ thống | Hòa lưới 1 pha bám tải 3 pha lệch |
| Diện tích mái | ~25 - 28 m² (9 tấm pin 620Wp) |
| Loại mái | Mái tôn |
| Sản lượng điện trung bình/tháng | 450 - 600 kWh |
| Tiết kiệm điện trung bình/tháng | 2 - 3 triệu đồng |
| Cấp điện áp | 3 pha 220/380V (bám tải 1 pha) |

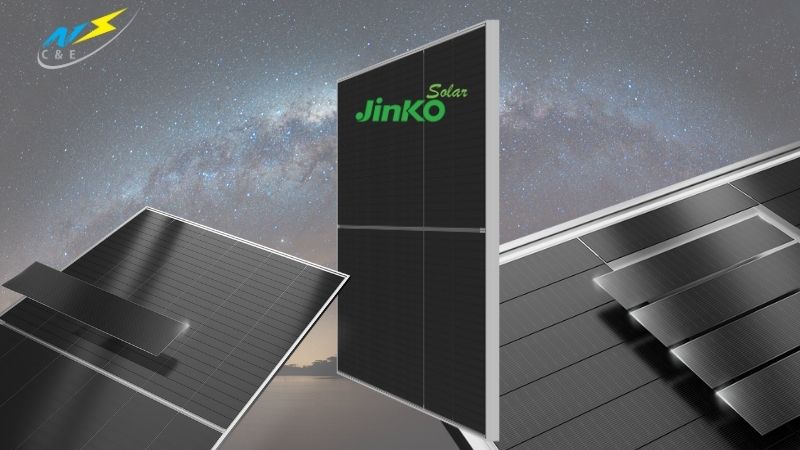

Thông số kỹ thuật tấm pin Jinko 620Wp
Tấm pin Jinko Tiger Neo 620Wp ứng dụng công nghệ N-type TOPCon, hiệu suất đến 22,95%, thiết kế kính đôi tăng độ bền và hiệu suất phát điện. Khả năng chống suy giảm hiệu suất LID/LETID giúp duy trì sản lượng ổn định trong suốt vòng đời sản phẩm.
| Thông số | Giá trị |
| Model | JKM620N-66HL4-BDV (Tiger Neo) |
| Công suất danh định (Pmax) | 620 Wp |
| Hiệu suất module | 22,95% |
| Công nghệ | N-type TOPCon, Mono PERC, kính đôi |
| Số cell | 132 cells (66×2) |
| Điện áp tại Pmax (Vmp) | ~40,74 V |
| Dòng điện tại Pmax (Imp) | ~15,22 A |
| Điện áp hở mạch (Voc) | ~49,08 V |
| Dòng ngắn mạch (Isc) | ~16,08 A |
| Hệ số nhiệt độ Pmax | -0,29%/°C |
| Kích thước | 2382 × 1134 × 30 mm |
| Trọng lượng | 33,4 kg |
| Kính | Kính cường lực 2,0 mm (double glass) |
| Khung | Hợp kim nhôm anodized |
| Điện áp hệ thống tối đa | 1.500 VDC |
| Chuẩn bảo vệ hộp nối | IP68 |
| Bảo hành sản phẩm | 12 năm |
| Bảo hành hiệu suất | 30 năm - công suất còn ≥87% |

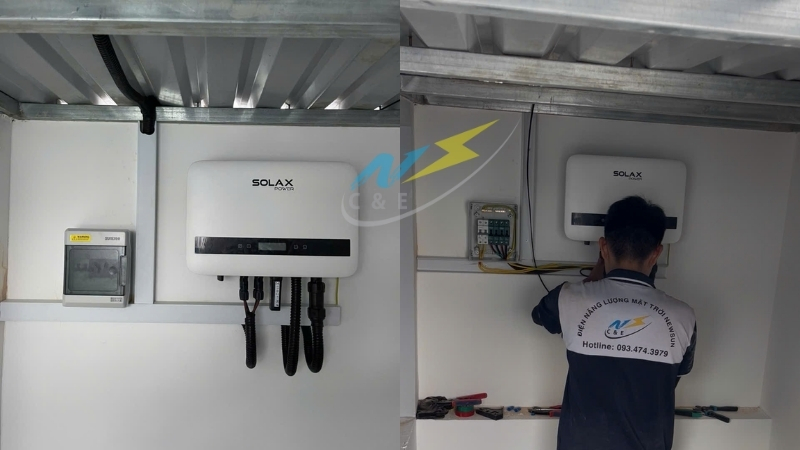

Thông số kỹ thuật Inverter Solax 5kW (1 pha)
Inverter Solax 5kW thuộc dòng X1 Smart, hiệu suất >97%, hỗ trợ 2 MPPT và kết nối giám sát qua Wi-Fi. Được lắp đặt để bám tải pha tiêu thụ cao nhất trong hệ 3 pha lệch, giúp tiết kiệm chi phí đầu tư và tối đa hóa hiệu quả khai thác điện mặt trời.
| Thông số | Giá trị |
| Model | SolaX X1-5.0 Smart / X1-5.0-T |
| Công suất AC danh định | 5.000 W |
| Công suất DC tối đa | 7.500 W (oversizing 150%) |
| Số MPPT | 2 MPPT / 1-2 strings mỗi MPPT |
| Điện áp DC tối đa | 600 V |
| Dải điện áp MPPT | 100 – 580 V |
| Điện áp khởi động | ~120 V |
| Dòng vào tối đa (MPPT) | 13 A / MPPT |
| Hiệu suất tối đa | 97,8% |
| Hiệu suất châu Âu | 97,0% |
| Điện áp lưới danh định | 230 V (1 pha) |
| Dòng ra AC tối đa | 21,8 A |
| Cấp bảo vệ | IP65 |
| Kết nối giám sát | Wi-Fi / LAN / RS485 |
| Kích thước | 460 × 351 × 156 mm |
| Trọng lượng | 14 kg |
| Bảo hành | 5 - 10 năm |
Linh kiện đấu nối đi kèm
| Hạng mục | Linh Kiện | Xuất Xứ/ Đặc Điểm |
| Dây dẫn DC | Dây JJ-Lapp | Đức - Chịu nhiệt, kháng UV, độ dẫn điện cao |
| Đầu nối tấm pin | MC4 Leader | Chống nước, kết nối nhanh, độ bền cao |
| CB AC (ngắt điện xoay chiều) | CB AC Sigma | Thổ Nhĩ Kỳ - Độ tin cậy cao, bảo vệ hệ thống AC |
| CB DC (ngắt điện 1 chiều) | CB DC Feeo | Chuyên dùng cho hệ pin năng lượng mặt trời |
| Chống sét DC | SPD DC Feeo | Bảo vệ inverter và tấm pin khỏi xung sét lan truyền |
| Tủ điện tổng | Tủ điện Feeo | Lắp ráp chuẩn kỹ thuật, tích hợp bảo vệ và đấu nối |
| Ống luồn dây | Ống ruột gà lõi thép tráng kẽm | Bảo vệ cơ học cho hệ thống dây dẫn |
| Phụ kiện cố định dây | Dây rút KST | Đài Loan - Chống tia UV, dùng cho ngoài trời lâu dài |
